Cupáin Shúchán Fholúis Bellows ZP2-ZJ
Soláthraíonn Cupáin Shúchán Fholúis Bellows Bellows Monarcha Commaelec ZP2-ZJ réiteach d'iarratais uathoibrithe tionsclaíocha a chomhcheanglaíonn éifeachtúlacht costais le feidhmíocht iontaofa. Déanann an dearadh bellows cairdín (1.5-ciseal do φ2–φ6, 4.5-ciseal do φ15–φ46) oiriúnú do dhromchlaí míchothrom agus dronuilleach, ag cúiteamh diallais suímh agus ag cinntiú súchán cobhsaí. Déanta le hábhair ardchaighdeáin agus teicneolaíocht fholús aibí, seachadann siad greamaitheacht láidir agus tacaíonn siad le réitigh shaincheaptha le soláthar cobhsaí.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge
Cupáin Shúchán Fholúis Bellows ZP2-ZJ
Aonad Pad Fholúis Bellows Sraith ZP2
Sraith ZP2-T Le Pad Fholúis Bellows Adapter
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Buntáistí Cupáin Shúchán Fholúis Bellows ZP2-ZJ
Láimhseáil Ardluais
Deartha le haghaidh freagairt thapa i gcórais uathoibrithe, ag cinntiú súchán cobhsaí le linn oibríochtaí ard-timthrialla piocadh agus áit.
Inoiriúnaitheacht Superior
Cloíonn struchtúr solúbtha bellows go héasca le dromchlaí míchothrom, cuartha nó claonta le haghaidh séalaithe iontaofa.
Dlúth / Spás-Shábháil
Níl gá le spás maolánacha breise, rud a fhágann go bhfuil sé oiriúnach do threalamh dlúth agus leagan amach dlúth.
Éagsúlacht Ábhar
Ar fáil i NBR, silicone, agus ábhair saincheaptha chun freastal ar theocht agus timpeallachtaí oibre éagsúla.
Roghanna Gan Marcáil
Cuidíonn ábhair roghnacha neamh-mharcála le dromchlaí íogaire cosúil le gloine nó comhpháirteanna leictreonacha a chosaint.
Ceisteanna Coitianta
Cad é an stíl ZJ?
Gnéithe an Bellows Vacuum Suction Cups ZP2-ZJ struchtúr cairdín (bellows) atá deartha le haghaidh solúbthachta agus cobhsaíocht.
Ar fáil i ndearaí 1.5-ciseal (φ2–φ6) agus 4.5-ciseal (φ15–φ46)
Oiriúnach do dhromchlaí míchothroma, cuartha nó claonta
Cúitíonn sé as diallais airde agus uillinn le linn láimhseála
Cuireann sé deireadh leis an ngá atá le spás maolánach breise, atá oiriúnach le haghaidh socruithe dlúth uathoibrithe
Cad iad na hábhair atá ar fáil?
NBR: cost-éifeachtach agus caitheamh-resistant le haghaidh úsáid ghinearálta
Silicone: oiriúnach do thimpeallachtaí ardteochta agus glan
Ábhair shaincheaptha: Tá an cupán súchán i bhfolús bellows ZP2-ZJ ar fáil i leaganacha frithstatacha nó in ábhair chomhchodacha speisialta atá oiriúnaithe do riachtanais shonracha an tionscail.
Cinntíonn Commaelec cáilíocht ábhartha chomhsheasmhach agus tacaíonn sé le réitigh shaincheaptha bunaithe ar dhálaí oibre
Cad iad feidhmchláir tipiciúla?
Córais robotic phiocadh-agus-áit
Láimhseáil workpieces neamhrialta nó uillinneacha
Leictreonaic, cóimeáil páirteanna beaga, agus déantúsaíocht beachtas
Trealamh uathoibrithe dlúth ina bhfuil spás teoranta
Cén chaoi a bhfuil siad cumraithe?
Méideanna iolracha: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Rogha bellows 1.5-ciseal nó 4.5-ciseal ag brath ar riachtanais iarratais
Ag luí le córais gléasta agus folúis éagsúla
Tacaíonn cumraíochtaí saincheaptha do thionscadail ar leith

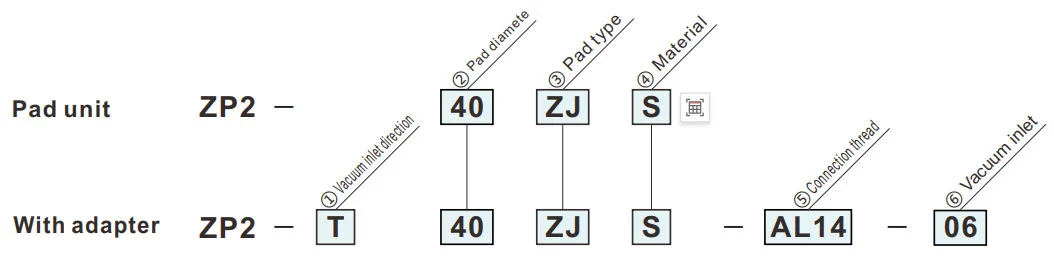

Conas a Ordú
- Le húsáid nuair nach bhfuil spás ann don mhaolán (cineál earrach).
- Píosaí oibre le dromchla asaithe claonta.
| ③ Cineál pad | |
| ZJ | Bellows (4.5-Céim) |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ① Treo inlet bhfolús |
⑤ ⑥
② Trastomhas ceap (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Ingearach |
|
⑤ Snáithe ceangail | Snáithe fireann | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥ inlet folúis | Feistiú aon-dteagmháil | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Snáithe fireann | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
Toisí(mm)
Is samhlacha saincheaptha é siombail glas.
ZJ
Beilg
| Múnla | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Múnla le haghaidh tagartha: ZP2-B15ZJS

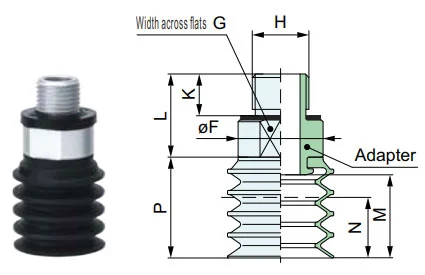

ZP2-T
Ingearach
| Múnla | øF | G | H | K | L | M | N | P | Cuibheoir | |||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑥ Fholúis inlet |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10×1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16×1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20×1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30×1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Múnla le haghaidh tagartha: ZP2-TB15ZJS-A10

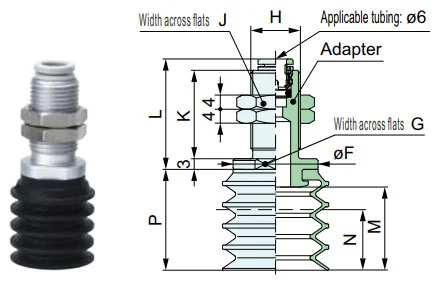

ZP2-T
Ingearach
| Múnla | øF | G | H | J | K | L | M | N | P | Cuibheoir | ||||||
|
① Fholúis treo isteach |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Ceangal snáithe |
⑥ Fholúis inlet |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12×1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14×1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Múnla le haghaidh tagartha: ZP2-TB30ZJS-AL14-06
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
