Is croí-réiteach é súchán folúis le haghaidh "greim sholúbtha" in uathoibriú tionsclaíoch le ceithre bhuntáiste: greim neamh-dochar, inoiriúnaitheacht do phíosaí oibre ilábhar/neamhrialta, cosaint ghlan agus chomhshaoil, agus oibriú solúbtha. Is féidir é a oiriúnú do shaintréithe tionscail éagsúla na bpíosaí oibre (tanaí / tiubh, cruinneas / garbh, sláintíochta / caighdeánach).
Bellows gan Fáinne Lock Cupáin Shúchán Fholúis ZP2-J
Tá Commaelec i gceannas ar Bellows Without Lock Ring Vacuum Suction Cups ZP2-J monaróir, tairgeann roghanna 2.5- agus 3.5-ciseal (φ6–φ30mm) le haghaidh láimhseáil dlúth, inoiriúnaithe ar phíosaí oibre beaga nó claonta. Cinntíonn ábhair rubair, silicone agus frithstatacha ardchaighdeáin trí shúchán cobhsaí. Tacaíonn suiteáil sholúbtha le hiontráil ingearach/cliathánach i bhfolús agus comhtháthú le cuibheoirí nó airm róbataice.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge

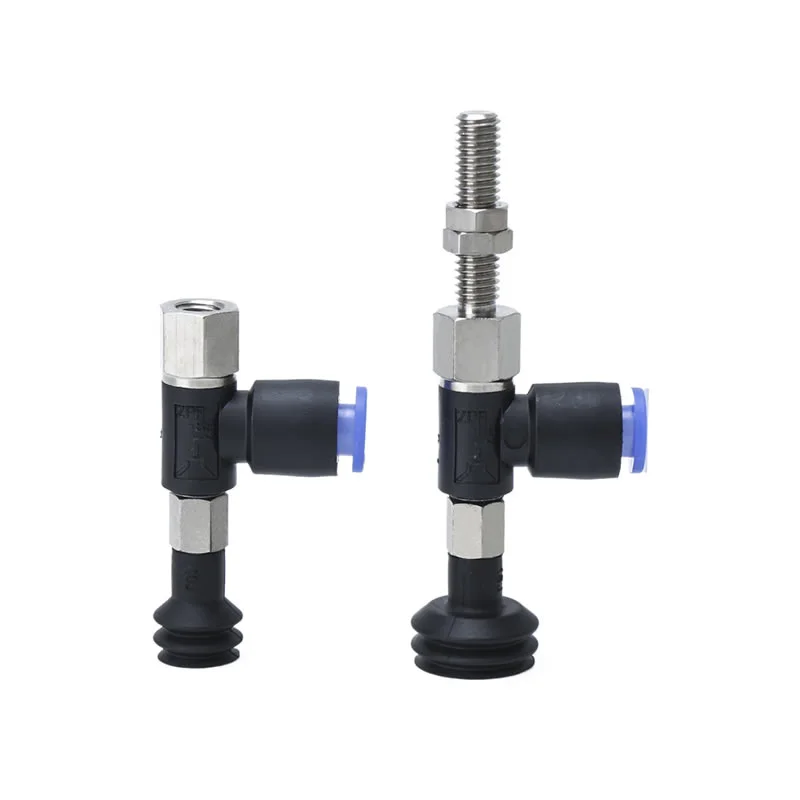

Bellows gan Fáinne Lock Cupáin Shúchán Fholúis ZP2-J
Aonad Pad Bellows Sraith ZP2
Sraith ZP2-T Le Pads Fholúis Bellows Adapter
Sraith ZP2-R Le Adaptor Bellows Pads Fholúis
Sraith ZP2-Y Le Padaí Fholúis Bellows Adapter
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Tá na Cupáin Shúchán Fholúis Fáinne Bellows Without Lock ZP2-J deartha le haghaidh feidhmchláir uathoibrithe atá dlúth, beacht agus inoiriúnaithe. Tá siad oiriúnach le haghaidh comhpháirteanna beaga, páirteanna neamhrialta, agus línte táirgeachta le spás teoranta.
Príomhghnéithe de ZP2-J Bellows Cups Without a Lock Ring
Solúbthacht Ard
Ceadaíonn dearadh cairdín ilchéime (2.5-ciseal nó 3.5-ciseal) ionsú stróc ingearach, rud a chúiteamh as difríochtaí airde agus mion-ailínithe.
Cinntíonn sé greim cobhsaí ar dhromchlaí míchothroma nó claonta.
Tacaíochtaí workpieces íogair nó neamhrialta múnlaithe gan damáiste a dhéanamh.
Níl Fáinne Glais ag Teastáil
Ní gá fáinne glasála a bheith ag samhlacha 2.5-ciseal, rud a shimplíonn an tsuiteáil agus an t-am tionóil a laghdú.
Ar fáil i φ6mm, φ10mm, agus φ15mm trastomhais a mheaitseáil riachtanais shúchán éagsúla.
Coinníonn sé greamaitheacht iontaofa in ainneoin easpa crua-earraí glasála.
Cineál Gléasta
Deartha chun comhtháthú díreach nó modúlach a dhéanamh isteach in airm róbatacha agus i stáisiúin uathoibrithe.
Oireann struchtúr dlúth spásanna daingean ar línte táirgeachta.
Tacaíonn sé le láimhseáil éifeachtach ábhar i dtionscail leictreonaic, múnlú insteallta, agus miotalóireacht bheag.
Éagsúlacht Ábhar
Déantar Cupáin Shúchán Fholúis an Fháinne Bellows Without Lock ZP2-J a mhonaraítear ag baint úsáide as silicone, rubair nó polúireatán (PU) ardchaighdeáin, ag tairiscint meascán d'fhriotaíocht scríobach eisceachtúil agus solúbthacht.
Ag luí le timpeallachtaí seomra glan nó frithstatach le haghaidh déantúsaíochta leictreonaic.
Cinntíonn sé marthanacht fhadtéarmach faoi thimthriallta minice, ag cothabháil feidhmíocht fholús comhsheasmhach.
Cad é an difríocht idir ZP2-J agus ZP2-ZJ?
ZP2-J
Cineál:Bellows Il-Bellows Gan Fáinne Lock Cupáin Shúchán Fholúis ZP2-J
Fáinne Glais:Roghnach; Ní gá fáinne glasála a bheith ag samhlacha 2.5-ciseal
Méideanna:2.5-ciseal (φ6mm, φ10mm, φ15mm), 3.5-ciseal (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Feidhmchláir:Oibríonn go maith ar dhromchlaí claonta nó spás maolánach teoranta; oiriúnach le haghaidh leictreonaic bheag, páirteanna múnlaithe insteallta, agus comhpháirteanna miotail dlúth
Solúbthacht:Ionsú stróc ard ingearach mar gheall ar dhearadh cairdín
Gléasta:Comhtháthú dlúth, éasca le hairm róbatacha agus stáisiúin uathoibrithe
ZP2-ZJ
Cineál:Cupán bhfolús bellows aonchéime nó céim dhúbailte le fáinne glasála
Fáinne Glais:Ag teastáil le haghaidh gléasta slán
Méideanna:Trastomhais níos mó de ghnáth ná ZP2-J; deartha le haghaidh workpieces níos troime nó níos mó
Feidhmchláir:Oiriúnach do rudaí beagán níos mó, níos troime nó níos docht; a úsáidtear go coitianta in uathoibriú tionsclaíoch áit a bhfuil cobhsaíocht agus ceangaltán slán ríthábhachtach
Solúbthacht:Ionsú stróc measartha; díriú ar shealbhú iontaofa seachas cúiteamh fíor-ingearach
Gléasta:Éilíonn fáinne glasála le haghaidh ceangaltán slán, ag luí le crua-earraí gléasta caighdeánach

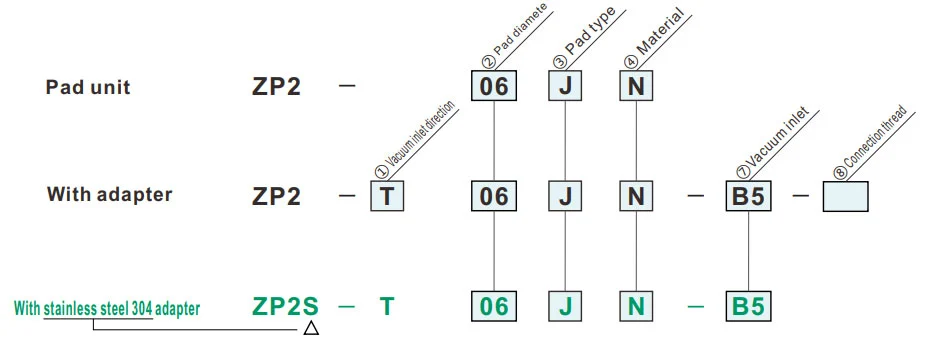

Conas a Ordú
- Le húsáid nuair nach bhfuil spás ann don mhaolán (cineál earrach).
- Píosaí oibre le dromchla asaithe claonta.
- Infheidhme le haghaidh an adapter sraith ZP.
| ① Treo inlet bhfolús | ⑦ inlet bhfolús | ⑧ Snáithe Ceangal | ||
| T | Ingearach |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | cliathánach |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ② Trastomhas ceap (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③ Cineál pad | |
| J | Bellows (2.5-Céim) |
| ⑦ inlet bhfolús | |||
| Snáithe fireann | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Snáithe baineann | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| Feistiú beára | U4 | Le haghaidh feadánra bog ø4 | M-5AU-4 |
| N4 | Le haghaidh feadánra níolón ø4 | M-5AN-4 | |
| U6 | Le haghaidh feadánra bog ø6 | M-5AU-6 | |
| N6 | Le haghaidh feadánra níolón ø6 | M-5AN-6 | |
| Feisteas aon-dteagmháil | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail reen.
| ⑧ Snáithe Ceangal | ||
| Snáithe fireann | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Snáithe baineann | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |
Toisí(mm)
Is samhlacha saincheaptha é siombail glas.
J
Beilg
| Múnla | øA | øB | øC | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Múnla le haghaidh tagartha: ZP2-06JN
Toisí Gléasta Cuibheora
ZP2-T
Ingearach
A5, A6
| Múnla | A | B | C | D | Oiriúnú | |||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6×1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Múnla le haghaidh tagartha: ZP2-TB10JGN-A5
ZP2-T
Ingearach
B4, B5
| Múnla | A | B | Oiriúnú | |||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1- B4 ZPST1-B4 |
| B5 | M6×1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Múnla le haghaidh tagartha: ZP2-TB15JN-B5

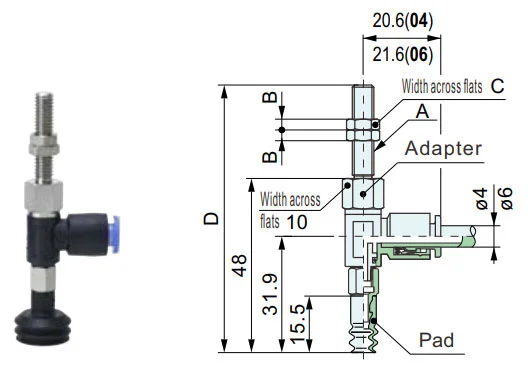

ZP2-R
cliathánach
A5, A6
| Múnla | A | B | C | D | Oiriúnú | ||||||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6×1.0 | 3 | 8 | 74 | A6 | ||||||||
Múnla le haghaidh tagartha: ZP2-R06JGN-04-A5 Adapter le haghaidh tagartha:ZPR1-04-A5

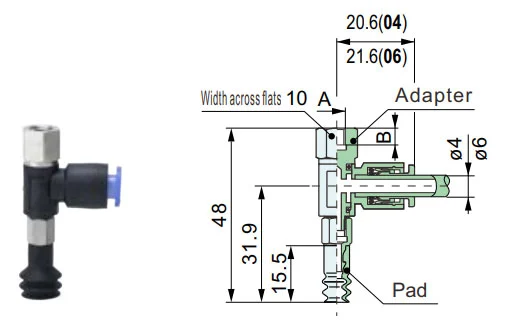

ZP2-R
cliathánach
B4, B5
| Múnla | A | B | Oiriúnú | ||||||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Múnla le haghaidh tagartha: ZP2-RB10JN-06-B5 Adapter le haghaidh tagartha:ZPR1-06-B5
ZP2-Y
cliathánach
A5, A6
| Múnla | A | B | C | D | Oiriúnú | ||||||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6×1.0 | 3 | 8 | 53 | A6 | ||||||||
Múnla le haghaidh tagartha: ZP2-YB15JGN-U4-A6 Adapter le haghaidh tagartha:ZPY1-U4-A6

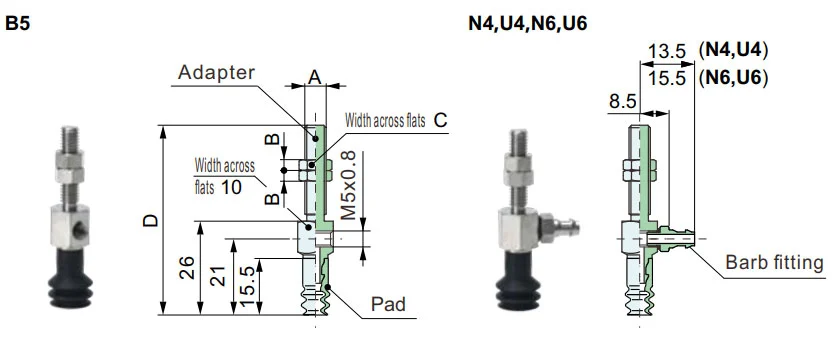

ZP2-Y
cliathánach
B4, B5
| Múnla | A | B | Oiriúnú | ||||||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Múnla le haghaidh tagartha: ZP2-Y06JS-N4-B4 Adapter le haghaidh tagartha:ZPY1-N4-B4
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
