Is croí-réiteach é súchán folúis le haghaidh "greim sholúbtha" in uathoibriú tionsclaíoch le ceithre bhuntáiste: greim neamh-dochar, inoiriúnaitheacht do phíosaí oibre ilábhar/neamhrialta, cosaint ghlan agus chomhshaoil, agus oibriú solúbtha. Is féidir é a oiriúnú do shaintréithe tionscail éagsúla na bpíosaí oibre (tanaí / tiubh, cruinneas / garbh, sláintíochta / caighdeánach).
Liathróid Ard-Rigidity Cupáin Shúchán Fholúis Comhpháirteacha ZP3E
Liathróid Ard-Rigidity Cupáin Shúchán Fholúis Comhpháirteacha ZP3E ón tSín Tairgeann Commaelec réitigh saincheaptha le haghaidh láimhseáil trom-ualach, limistéar mór. Le dromchla séalaithe eitrithe agus dearadh comhpháirteach liathróid, cinntíonn siad greamaitheacht cobhsaí ar ábhair míchothrom nó scagach. Go hiontach le haghaidh gloine, leatháin miotail, agus pacáistiú, soláthraíonn siad feidhmíocht iontaofa neamh-mharcála i gcórais uathoibrithe.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge

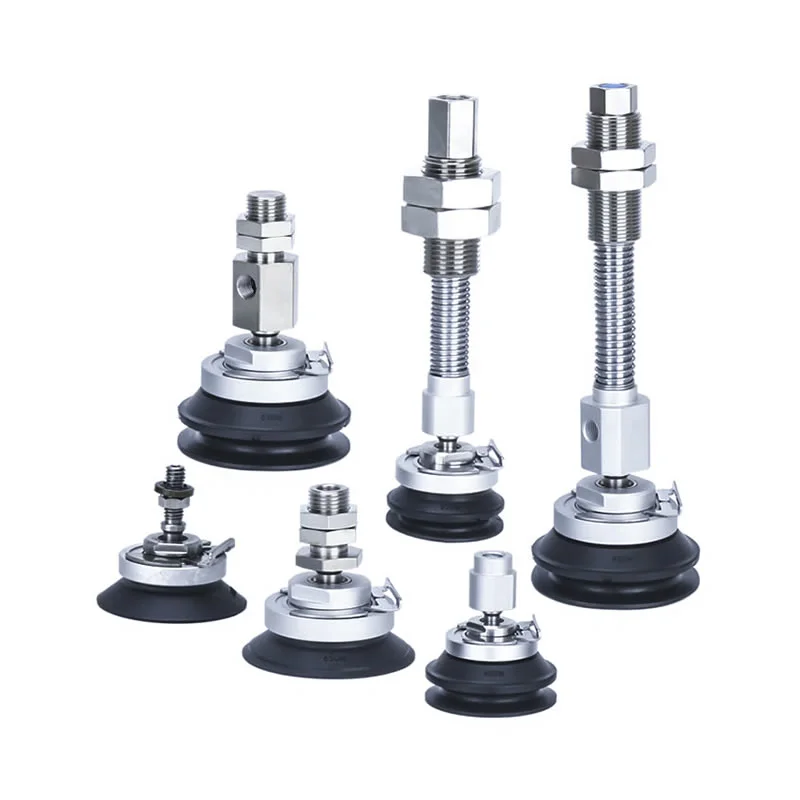

Liathróid Ard-Rigidity Cupáin Shúchán Fholúis Comhpháirteacha ZP3E

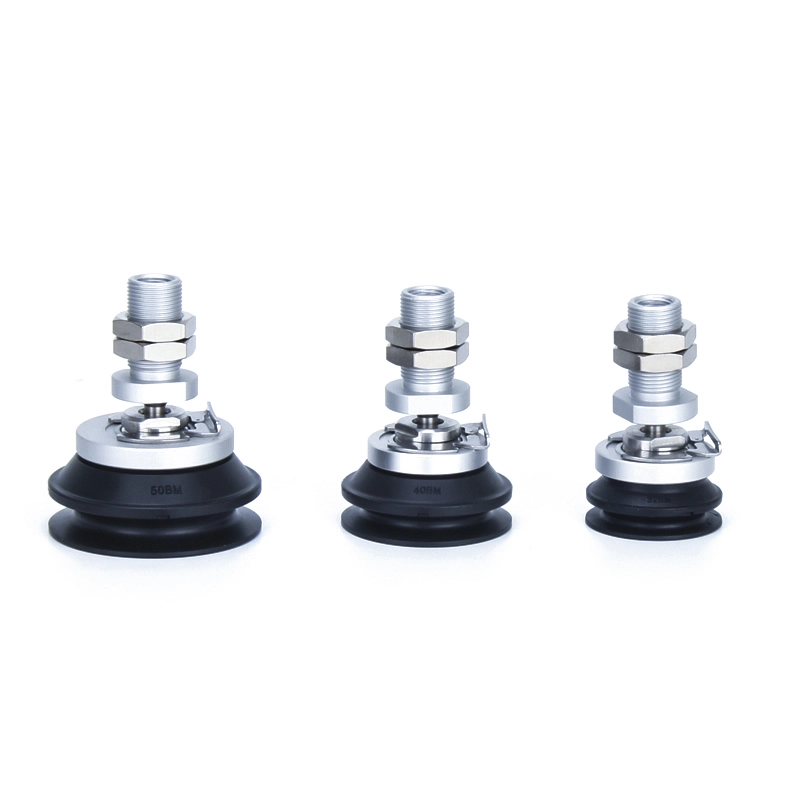

Sraith ZP3E-TF Le Padaí Fholúis Cineál Comhpháirteach Liathróid Ard-Rigidity

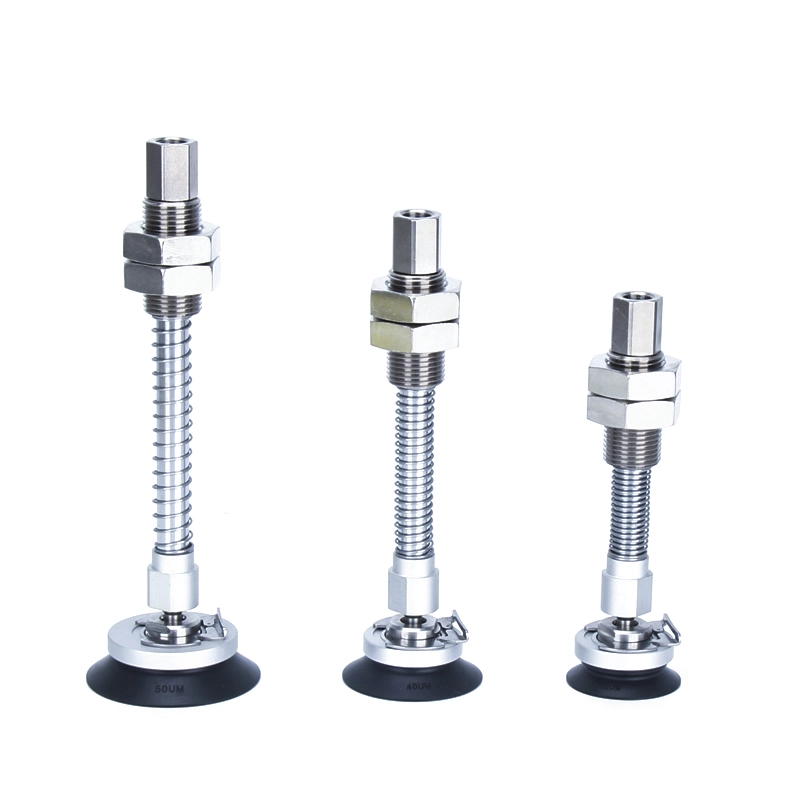

Sraith ZP3E-TF Le Pads Fholúis Cineál Comhpháirteach Ball Ard-Rigidity Maolán

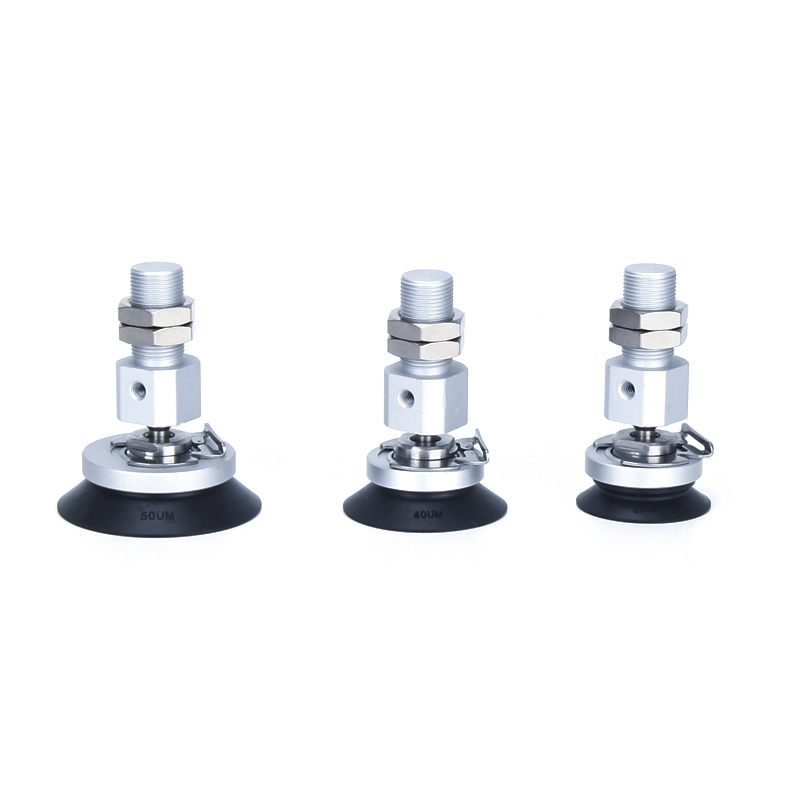

Sraith ZP3E-YF Le Padaí Fholúis Cineál Comhpháirteach Liathróid Ard-Rigidity

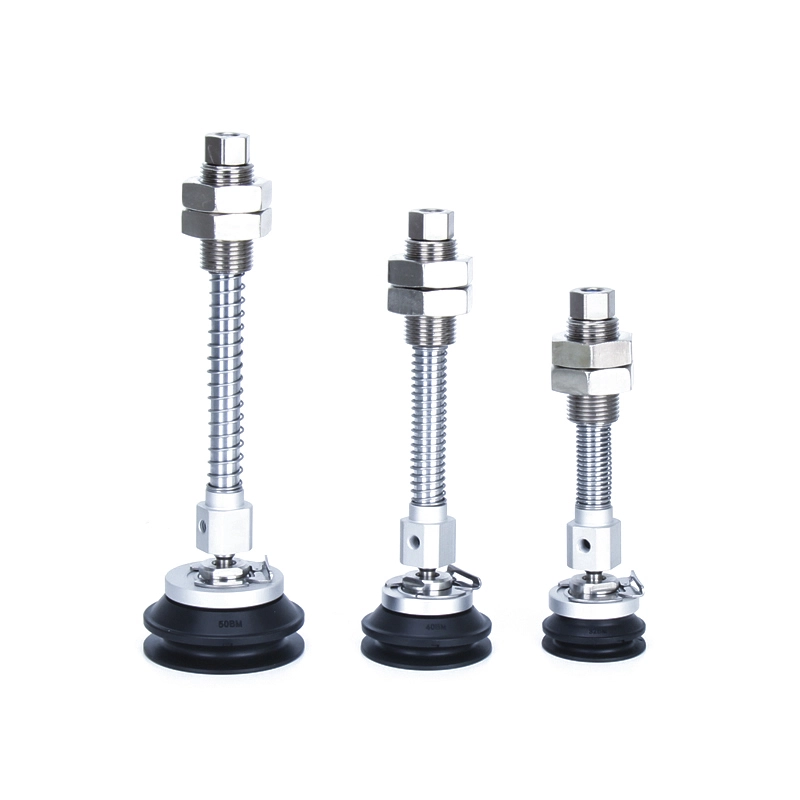

Sraith ZP3E-YF Le Pads Fholúis Cineál Comhpháirteach Ball Ard-Rigidity Maolán
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Is cupán súchán i bhfolús de ghrád tionsclaíoch é an Comh-Chupáin Shúchán Fholúis Liathróid Ard-Rigidity ZP3E atá deartha go sonrach chun láimhseáil a dhéanamh ar phíosaí oibre trom, mór nó neamhrialta laistigh de chórais uathoibrithe.
Cinntíonn a struchtúr ard-rigidity greim cobhsaí ar ábhair throma cosúil le gloine, leatháin miotail, agus cairtchlár.
Ceadaíonn an dearadh comhpháirteach liathróid do choigeartú il-uillinn, rud a ligeann don chupán oiriúnú go huathoibríoch do dhromchlaí claonta nó neamhrialta.
Feabhsaíonn an dromchla séalaithe eitrithe cumas coinneála folúis, rud a chinntíonn súchán éifeachtach fiú nuair a bhíonn ábhair scagach á láimhseáil.
Úsáidtear an tsraith táirgí seo go forleathan i réimsí mar uathoibriú robotic, pacáistiú, déantúsaíocht feithicleach, agus próiseáil gloine; tá sé thar a bheith feiliúnach d'fheidhmchláir a bhfuil éilimh an-arda acu ar fhórsa greim, cobhsaíocht agus solúbthacht.
Príomhghnéithe
**Ard-Rochtaineacht agus Cobhsaíocht**
Deartha go sonrach do phíosaí oibre tromshaothair agus mórdhromchla - cosúil le gloine, leatháin mhiotail, agus cairtchlár - cuireann an tsraith seo raon trastomhais ó 32mm go 125mm, le roghanna le haghaidh struchtúir aonchiseal agus ciseal dúbailte. Tá uigeacht eitrithe ar an dromchla a chuireann go héifeachtach le coinneáil folúis agus a chinntíonn cobhsaíocht ghreamaitheach, fiú nuair a bhíonn ábhair scagach á láimhseáil.
**Feidhmiúlacht Ball-Chomhpháirteach**
Ag ionchorprú struchtúr comhpháirteach liathróid, ceadaíonn an t-aonad do choigeartú solúbtha, il-uillinn. Cúitíonn sé go huathoibríoch do dhromchlaí workpiece tilted nó míchothrom, ag cinntiú feidhmíocht séalaithe comhsheasmhach agus fórsa súchán iontaofa ar fud na n-oibríochtaí láimhseála dinimiciúil.
**Meicníocht Mhaoláin Roghnach**
Is féidir meicníocht maoláin roghnach a chur leis chun fórsaí tionchair a ghintear nuair a dhéanann an cupán súchán teagmháil leis an bpíosa oibre a ionsú. Cosnaíonn sé seo go héifeachtach an comhlacht cupán súchán agus na dromchlaí de phíosaí oibre cruinneas ó dhamáiste. I dtimpeallachtaí rothaíochta ard-minicíochta, cuidíonn an ghné seo le saol seirbhíse an trealaimh a leathnú agus marthanacht iomlán a fheabhsú.
**Roghanna Ábhar**
Déantar na Cupáin Shúchán Fholúis Comhpháirteacha Liathróid Ard-Rigidity ZP3E a mhonarú ag baint úsáide as ábhair rubair agus silicone ardchaighdeáin, ag tairiscint cumais séalaithe den scoth agus friotaíocht caitheamh. Tá ábhair fhrithstatacha ar fáil mar rogha, rud a fhágann go bhfuil an t-aonad oiriúnach le húsáid i ndéantúsaíocht leictreonaice agus timpeallachtaí seomra glan. Ina theannta sin, is féidir é a phéireáil le feistis cruach dhosmálta chun freastal ar riachtanais iarratais shonracha déantúsaíocht ceallraí litiam-ian agus suíomhanna tionsclaíochta crua.
**Dearadh Inscortha**
Le struchtúr modúlach, éascaíonn na Cupáin Shúchán Fholúis Comhpháirteacha Liathróid Ard-Rigidity ZP3E cothabháil ghnáthamh éasca agus athsholáthar comhpháirteanna. Laghdaíonn sé seo go héifeachtach aga neamhfhónaimh agus laghdaítear costais oibriúcháin fadtéarmacha. Ina theannta sin, ceadaíonn a roghanna cumraíochta solúbtha é a chomhtháthú gan uaim i raon leathan de chórais uathoibrithe.

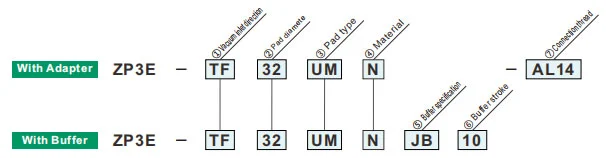

Conas a Ordú
| ① Treo inlet bhfolús | |
| TF | Ingearach |
| YF | cliathánach |
| ② Trastomhas ceap (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | 63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤ Sonraíocht mhaoláin | |
| JB | Rothlach (Prás, Le Bushing) |
| JF | Rothlach (Cruach, Le Bushing) |
| ③ Cineál pad | |
| UM | Cineál cothrom le groove |
| BM | Cineál Bellows le easnacha agus groove |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑥ stróc maolánach | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦ inlet bhfolús | ZP3E-T / Ingearach | ZP3E-Y /Claiseach | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Snáithe Fireann | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Mná | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
Fórsa imoibríoch an earraigh
| Trastomhas ceap (mm) |
Casmhóiminte géaraithe ±5% [N·m] | stróc maolánach (mm) | Fórsa imoibríoch an earraigh [N] | ||
| Prás, Le Bushing (JB) | Cruach, Le Bushing (JF) | Ag 0 stróc | Ag stróc iomlán | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
