Cupáin Shúchán Fholúis Ard-Rigidity ZP3E
Tá Cupáin Shúchán Fholúis Ard-Rigidity ZP3E deartha le haghaidh láimhseáil trom-ualach ar phíosaí oibre móra nó scagach. Le dromchla séalaithe eitrithe agus struchtúr cairdín, cinntíonn siad greamaitheacht láidir ar dhromchlaí míchothrom. Ideal le haghaidh gloine, leatháin miotail, agus pacáistiú, seachadann siad greim cobhsaí, láimhseáil neamh-mharcála, agus feidhmíocht iontaofa i gcórais uathoibrithe ard-sreafa. Úsáidtear go forleathan é freisin i línte táirgeachta ar fud na dtionscal lena n-áirítear déantúsaíocht leictreonaice, cóimeáil feithicleach, agus sórtáil lóistíochta.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge

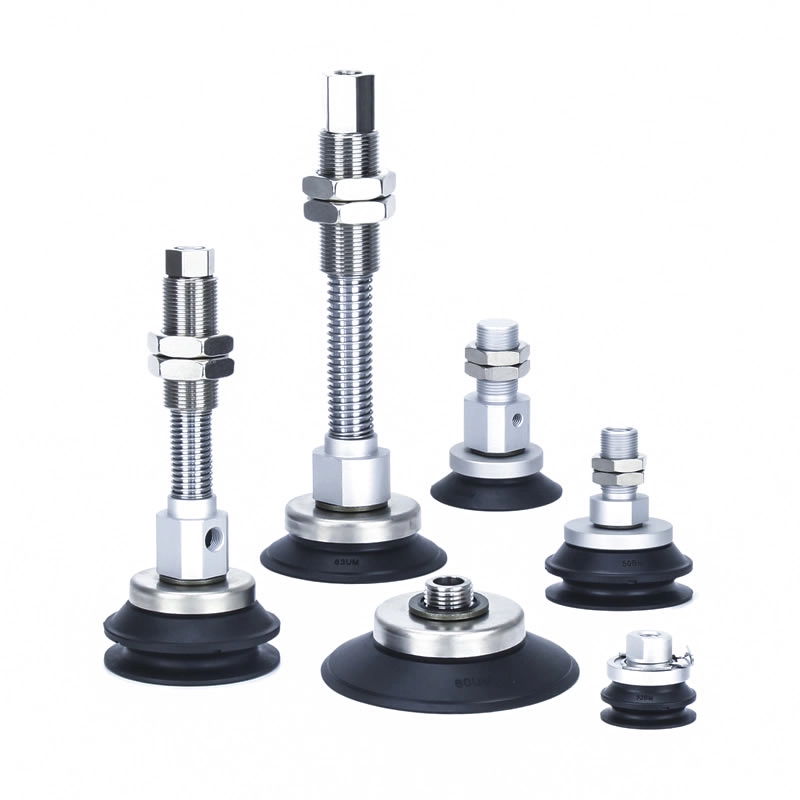

Cupáin Shúchán Fholúis Ard-Rigidity ZP3E

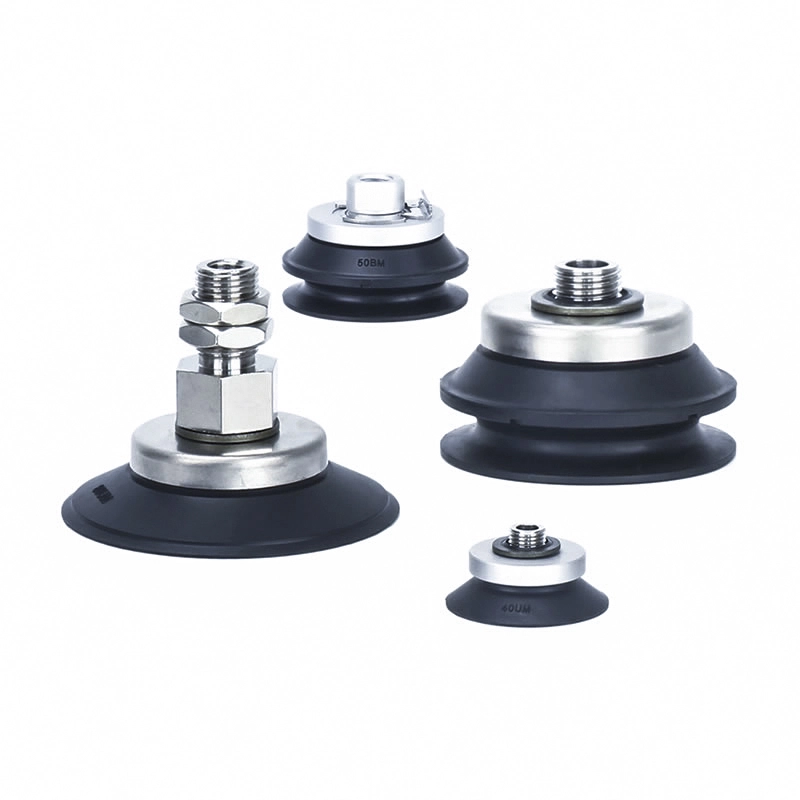

Sraith ZP3E Aonad Pad Fholúis Ard-Rigidity

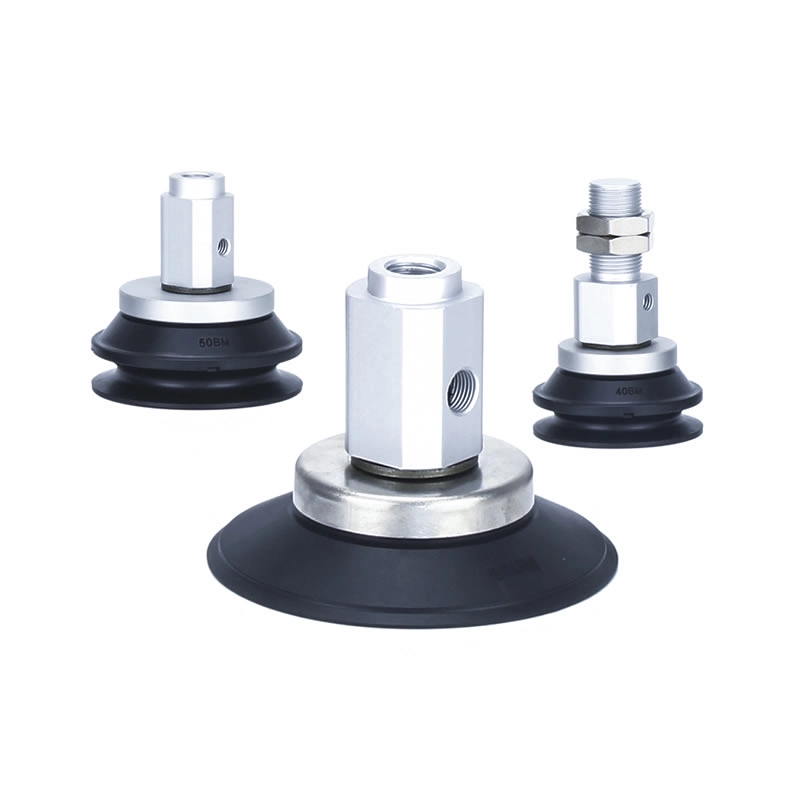

Sraith ZP3E-T Le Adaptor Pads Fholúis Ard-Rigidity

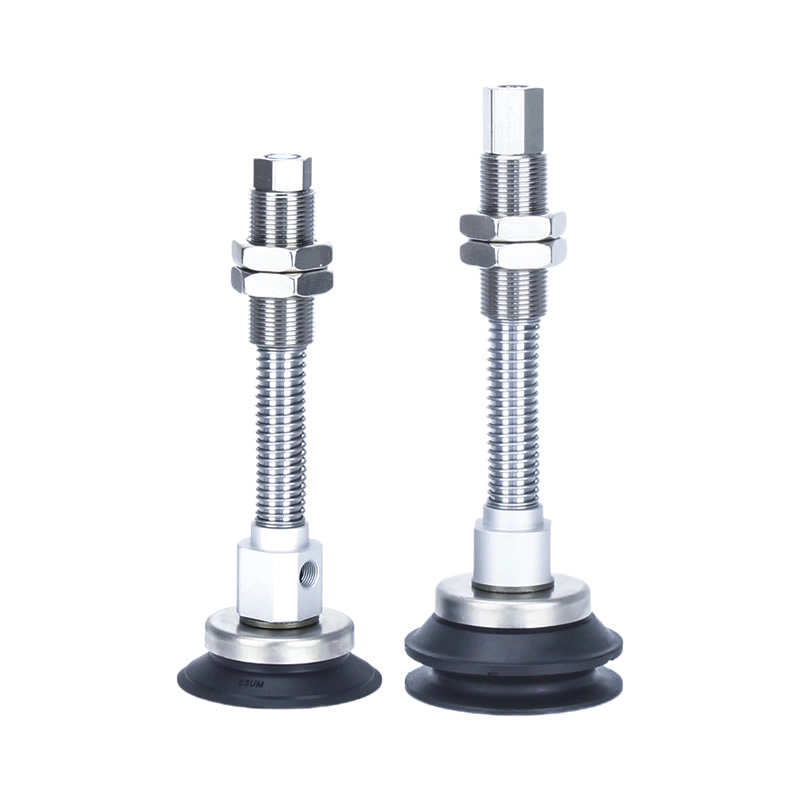

Sraith ZP3E-T Le Padaí Fholúis Ard-Rigidity Maolán
Sraith ZP3E-Y Le Padaí Fholúis Ard-Rigidity Adapter
Sraith ZP3E-Y Le Padaí Fholúis Ard-Rigidity Maolán
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Is cupáin folúis de ghrád tionsclaíoch iad na Cupáin Shúchán Fholúis Ard-Rigidity ZP3E atá deartha le haghaidh láimhseáil workpiece trom-ualach, limistéar mór. Tá siad oiriúnach d'iarratais a éilíonn greamaitheacht láidir, aerdhíonacht ard, agus greim cobhsaí, fiú ar dhromchlaí míchothrom nó beagán tréscaoilteach.
Príomhghnéithe
Cumas Láimhseála Trom-Dleachta
Tá na Cupáin Shúchán Fholúis Ard-Rigidity ZP3E deartha go sonrach le haghaidh píosaí oibre mór agus trom, mar chairtchlár, painéil ghloine, agus leatháin miotail
Raon trastomhas:32mm go 125mm
Ar fáil i bhfoirmíochtaí ciseal amháin agus ciseal dúbailte
Feidhmíocht Séalaithe Feabhsaithe
Feabhsaíonn dromchla súchán gréithe cobhsaíocht greim agus coinníonn sé folús
Déanann struchtúr séalaithe cruth cairdín oiriúnú do dhromchlaí claonta nó míchothrom
Cinntíonn sé greamaitheacht iontaofa fiú le haghaidh workpieces cuartha nó neamhrialta
Optamaithe le haghaidh Ábhair scagach
Oiriúnach do chairtchlár, cairtchlár, agus ábhair thréscaoilteacha eile
Oibríonn sé go héifeachtach le córais fholús ard-sreafa
Coinnítear trí shúchán comhsheasmhach in ainneoin sceitheadh beag aeir
Suiteáil Solúbtha
Roghanna gléasta iomadúla le haghaidh socruithe uathoibrithe éagsúla
Ag luí le hairm robotic agus línte táirgeachta uathoibrithe
Feidhmchláir
Trealamh Uathoibrithe Tionscail
Meaisíní foirmithe boscaí páipéir:Iompar agus suíomh bileoga cairtchláir
Córais pacáistithe:Cartáin agus ábhair throma a chruachadh agus a bhogadh
Uathoibriú robotic:Greim cobhsaí agus scaoileadh tapa i línte tionóil
Láimhseáil workpiece
Próiseáil gloine:Láimhseáil neamh-mharcála ar phainéil ghloine mhíne, throma
Bileoga miotail & plaisteacha:Plátaí cruach, leatháin alúmanaim, agus cláir phlaisteacha tiubh
Loighistic & trádstóráil:Cruachta uathoibrithe táirgí troma
Buntáistí Feidhmíochta
Cinntíonn struchtúr ard-rigidity cobhsaíocht le linn láimhseáil trom-ualach.
Cosnaíonn dearadh neamh-mharcála dromchlaí íogaire - cosúil le gloine - ó dhamáiste.
Cinntíonn cumas coinneála bhfolús láidir oibriú iontaofa i dtimpeallachtaí éilitheacha.
Tá na Cupáin Shúchán Fholúis Ard-Rigidity ZP3E oiriúnach le húsáid sna tionscail leictreonaic, feithicleach, lóistíochta agus déantúsaíochta.
Cén fáth Roghnaigh Cupáin Fholúis ZP3E Déanta sa tSín
Táirgeadh éifeachtach ó thaobh costais le feidhmíocht iontaofa
Teicneolaíocht aibí ag baint úsáide as silicone ard-chaighdeán agus séalaithe bhfolús chun cinn
Raon leathan táirgí chun freastal ar riachtanais thionsclaíocha éagsúla
Slabhra soláthair cobhsaí ag cinntiú seachadadh tapa agus comhsheasmhach

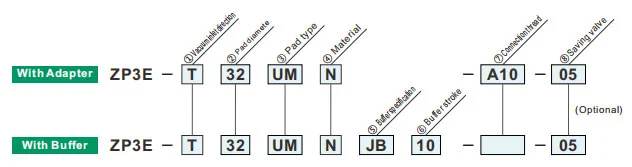

Conas a Ordú
| ② Trastomhas ceap (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | 63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

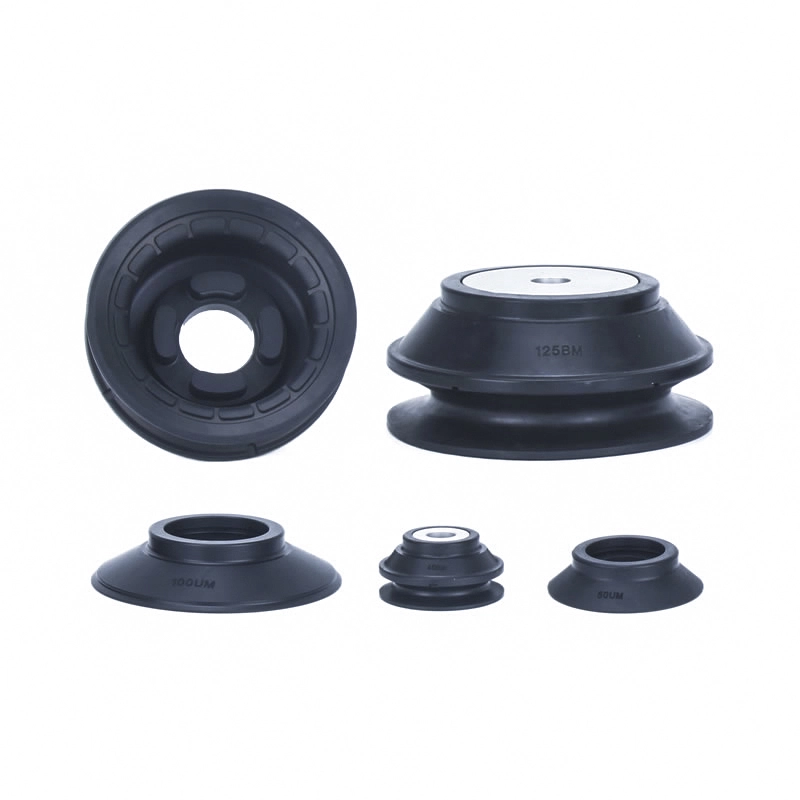

| ③ Cineál pad | |
| UM | Cineál cothrom le groove |
| BM | Cineál Bellows le easnacha agus groove |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑧Pláta | |
| Nialas | Gan pláta |
| P | Le pláta |
|
Múnla
② Trastomhas ceap (mm)
|
Cineál comhréidh le groove (UM) | Cineál bellows le easnacha agus groove (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Treo inlet bhfolús | |
| T | Ingearach |
| Y | cliathánach |
| ② Trastomhas ceap (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | 63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Cineál pad | |
| UM | Cineál cothrom le groove |
| BM | Cineál Bellows le easnacha agus groove |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑦ inlet bhfolús | ZP3E-T / Ingearach | ZP3E-Y /Claiseach | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Snáithe Fireann | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Snáithe Mná | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤ Sonraíocht mhaoláin | |
| JB | Rothlach (Prás, Le Bushing) |
| JF | Rothlach (Cruach, Le Bushing) |
| KB | Neamh-rothlach (Prás, Le Bushing) |
| ⑦ inlet bhfolús | A14 | Nialas | A18 | Nialas | |
| M14×1 | M18×1.5 | M18×1.5 | M22×1.5 | ||
| ⑥ stróc maolánach | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧ Orifice seasta comhla a shábháil | |||
| méid (mm) |
Trastomhas ceap | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Tagairt SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Fórsa imoibríoch an earraigh
| Snáithe ceangail | Casmhóiminte géaraithe±5% [N·m] | stróc maolánach (mm) | Fórsa imoibríoch an earraigh[N] | ||
| Prás, Le Bushing (JB/KB) | Cruach, Le Bushing (JF) | Ag 0 stróc | Ag stróc iomlán | ||
| M14×1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18×1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22×1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
