Is croí-réiteach é súchán folúis le haghaidh "greim sholúbtha" in uathoibriú tionsclaíoch le ceithre bhuntáiste: greim neamh-dochar, inoiriúnaitheacht do phíosaí oibre ilábhar/neamhrialta, cosaint ghlan agus chomhshaoil, agus oibriú solúbtha. Is féidir é a oiriúnú do shaintréithe tionscail éagsúla na bpíosaí oibre (tanaí / tiubh, cruinneas / garbh, sláintíochta / caighdeánach).
Liathróid Comh-Chupáin Shúchán Fholúis ZP2-J
Is é Commaelec an príomh-mhonaróir, tá na Cupán Súchán Folús Ball Comhpháirteach ZP2-J deartha go sonrach chun rothlú omnidirectional a chumasú agus coinníollacha oibriúcháin casta a láimhseáil. Feistithe le meicníocht mhaoláin, tá cumais chúitimh uilleacha eisceachtúla iontu: tacaíonn a meicníocht uainíochta le coigeartú uilleach lán-raoin, rud a cheartaíonn go héifeachtach earráidí tilt le linn socrúcháin an workpiece nó diallais uilleacha le linn an phróisis ghreamaithe. Comhtháthaíonn samhlacha roghnaithe struchtúir rothlaithe nó frith-uainíochta de Chineál J nó de Chineál K. Tá an tsraith cupáin shúchán seo ar fáil i dtrí mhéid: 6mm, 8mm, agus 10mm.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge

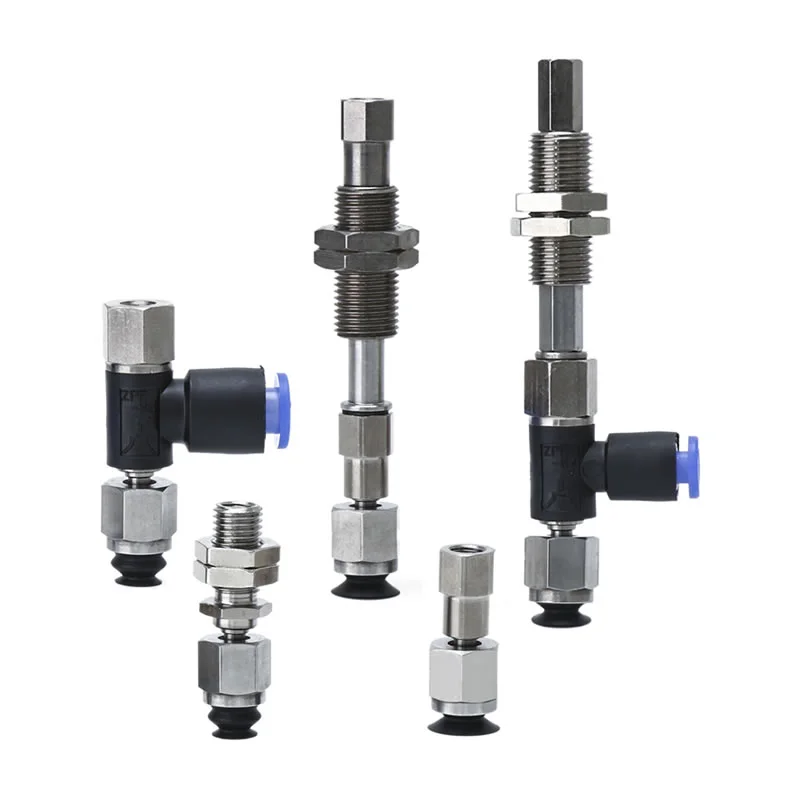

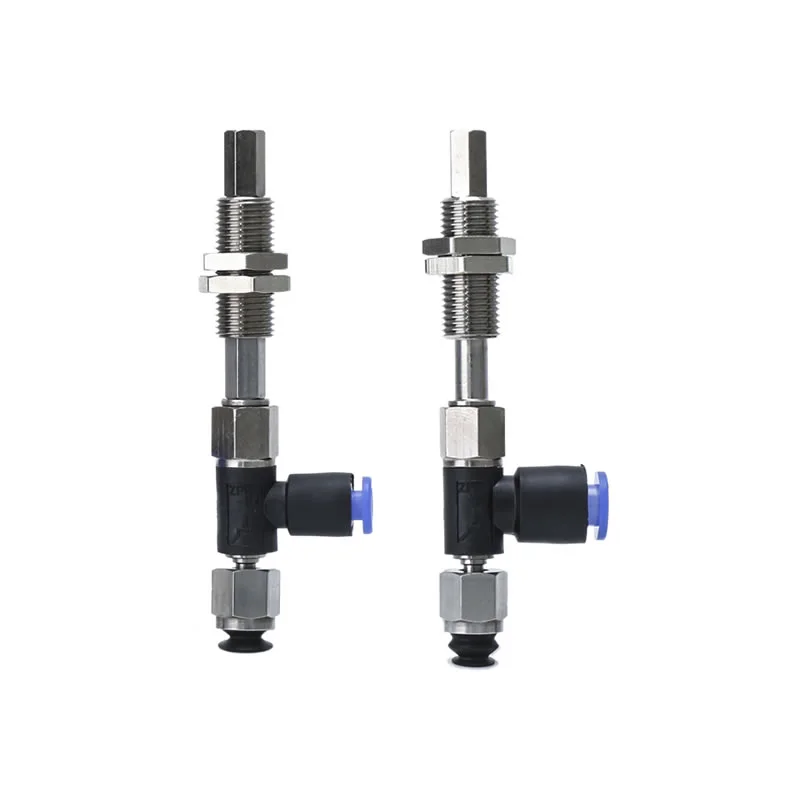

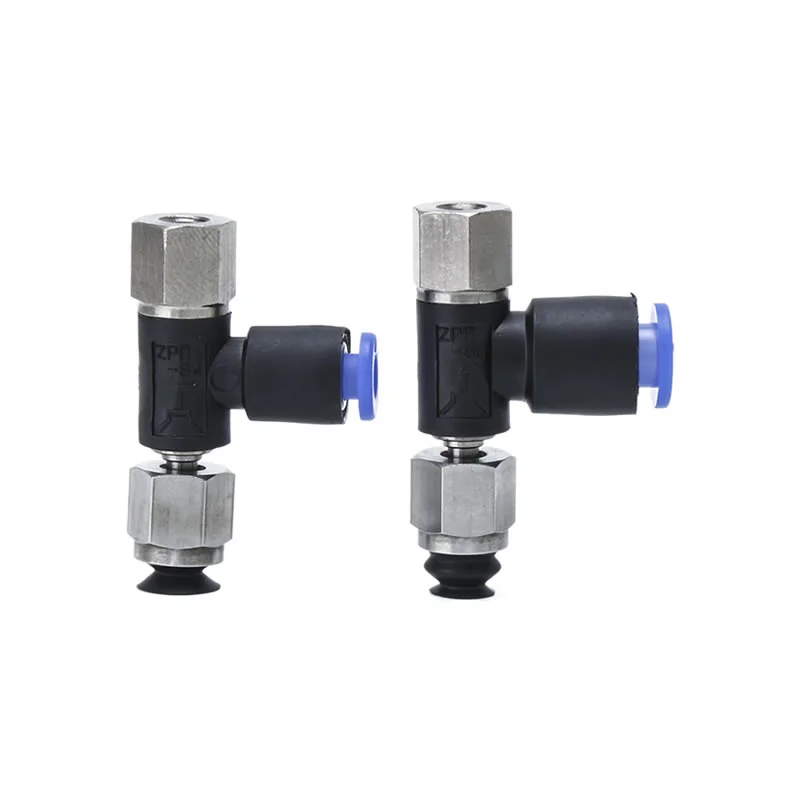

Liathróid Comh-Chupáin Shúchán Fholúis ZP2-J

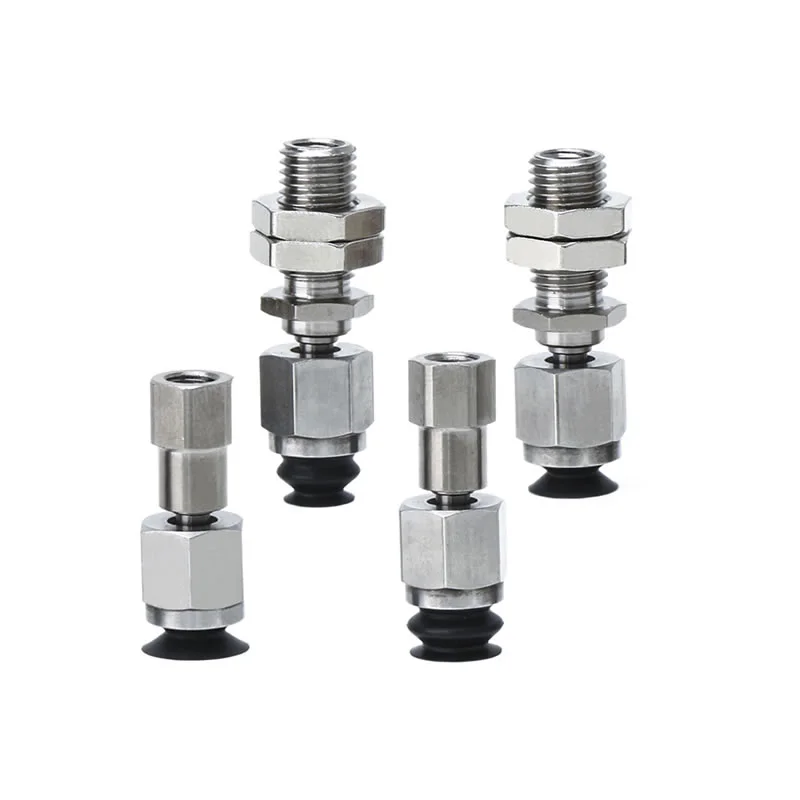

Cineál Comhpháirteach Liathróid Sraith ZP2-TF Le Pads Fholúis Adaptor

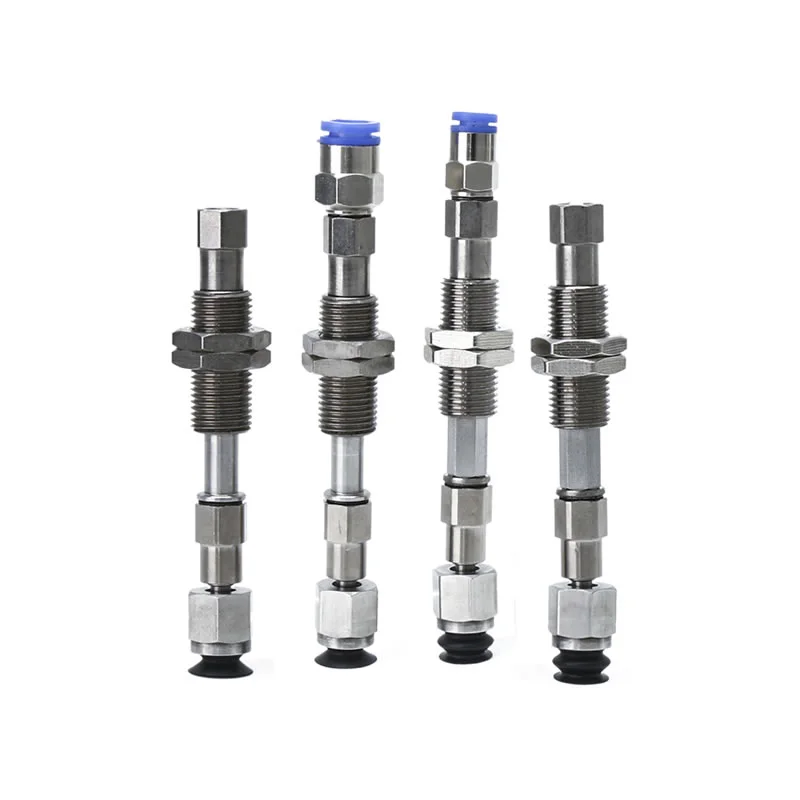

Cineál Comhpháirteach Liathróid Sraith ZP2-TF Le Pads Fholúis Maoláin
Cineál Comhpháirteach Liathróid Sraith ZP2-RF Le Pads Fholúis Adaptor
Cineál Comhpháirteach Liathróid Sraith ZP2-RF Le Pads Fholúis Maoláin
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Is é Commaelec monaróir tosaigh, tá an Ball Joint Vacuum Suction Cups ZP2-J deartha chun workpieces láimhseáil le dromchlaí míchothrom nó diallais uillinn. Le struchtúr sclóine solúbtha, cinntíonn siad asaithe cobhsaí i dtimpeallachtaí tionsclaíocha casta, go háirithe in iarratais uathoibrithe agus robotic.
Buntáistí Croí
Soláthar atá Éifeachtúil ó thaobh Costas agus Iontaofa
Monaróir tSín le rialú costais láidir agus cáilíocht chobhsaí
Cinntíonn próiseas táirgthe aibí feidhmíocht chomhsheasmhach
Ráthaíonn acmhainn mhonarcha ar scála mór seachadadh tapa agus mórchóir soláthair
Comhdhearadh Liathróid Solúbtha
Ceadaíonn sclóine omnidirectional coigeartú uathoibríoch uillinn
Cúitíonn sé go héifeachtach as mí-ailíniú le linn greim
Cinntíonn sé séalaithe daingean fiú ar dhromchlaí claonta nó neamhrialta
Cobhsaíocht Feabhsaithe i gCoinníollacha Coimpléascacha
Laghdaíonn sé an baol díorma de bharr drochtheagmhála dromchla
Coinníonn sé trí shúchán cobhsaí le linn gluaiseachta agus suite
Cupáin Shúchán Fholúis Ball Comhpháirteach Tá ZP2-J oiriúnach do thimpeallachtaí dinimiciúla uathoibrithe
Maolán Roghnach & Struchtúr Frith-uainíochta
Cuidíonn meicníocht maolánach le tionchar a ionsú le linn teagmhála an phíosa oibre
Cúitíonn difríochtaí airde agus uillinne
Déanann dearadh frith-uainíochta roghnach J/K solúbthacht a chothromú le cobhsaíocht suímh
Cineálacha & Méideanna Pad Il
Ar fáil i gcineálacha árasán agus bellows le haghaidh coinníollacha dromchla éagsúla
Méideanna caighdeánacha: 6mm, 8mm, 10mm
Éasca a mheaitseáil le cruthanna workpiece éagsúla agus riachtanais láimhseála
Feidhmchláir tipiciúla
Uathoibriú Tionsclaíoch
Airm róbatacha agus córais phioc agus áit
Línte cóimeála óna dteastaíonn cúiteamh uillinne
Láimhseáil Workpiece Coimpléasc
Dromchlaí claonta, cuartha nó míchothrom
Feidhmchláir ina bhfuil ailíniú beacht deacair
Cén fáth Roghnaigh Cupán Súchán Folús Ball Comhpháirteach ZP2-J?
Inoiriúnaitheacht láidir do dhálaí oibre casta
Feidhmíocht shúchán cobhsaí agus iontaofa
Réiteach cost-éifeachtach le soláthar comhsheasmhach
Le tacaíocht ó mhonarú aibí agus teicneolaíocht ábhair

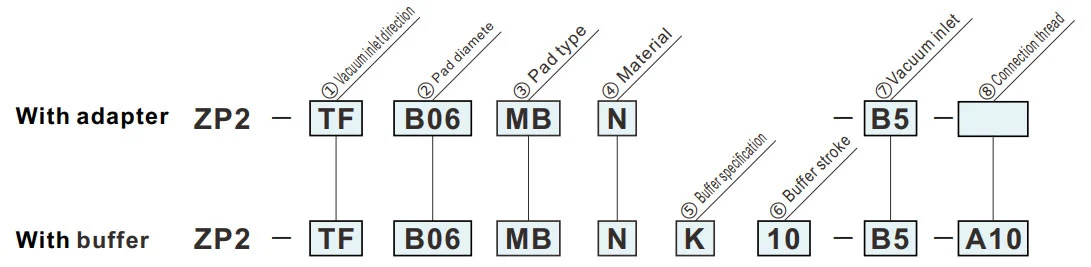

Conas a Ordú
| ① Treo inlet bhfolús | ⑦ inlet bhfolús | ⑧ Snáithe Ceangal | ||
| TF | Ingearach |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | cliathánach |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Cineál eochaircheap
② Trastomhas ceap (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Cineál comhréidh | — | ● | ● |
| MB | Beilg | ● | ● | — |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑦ inlet bhfolús | |
| B5 | M5x0.8 (Baineann) |
| 04 | ø4 Feistiú aon-dteagmháil |
| 06 | ø6 Feistiú aon-dteagmháil |
| ⑧ Snáithe Ceangal | |
| A8 | M8x1 (Fireann) |
| B5 | M5x0.8 (Baineann) |
| A10 | M10x1 (Fireann) |
| ⑤ Sonraíocht mhaoláin | |
| J | Rothlach |
| K | Neamh-rothlach |
| ⑥ stróc maolánach | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
Toisí(mm)
Is samhlacha saincheaptha é siombail glas.

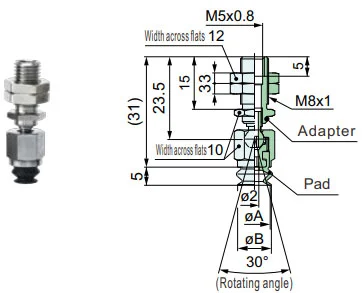

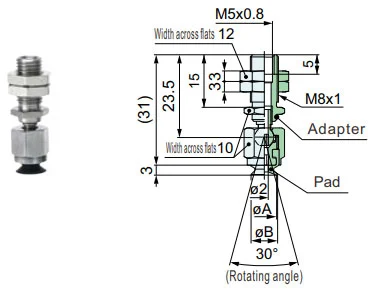

ZP2-TF
Ingearach
MU
| Múnla | øA | øB | Cuibheoir | ||||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Múnla le haghaidh tagartha: ZP2-TFB08MUS-B5-A8
ZP2-TF
Ingearach
MB
| Múnla | øA | øB | Cuibheoir | ||||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Múnla le haghaidh tagartha: ZP2-TFB08MBN-B5-A8
ZP2-TF
Ingearach
MU
| Múnla | øA | øB | Cuibheoir | |||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Múnla le haghaidh tagartha: ZP2-TFB10MUS-B5
ZP2-TF
Ingearach
MB
| Múnla | øA | øB | Cuibheoir | |||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Múnla le haghaidh tagartha: ZP2-TFB06MBN-B5

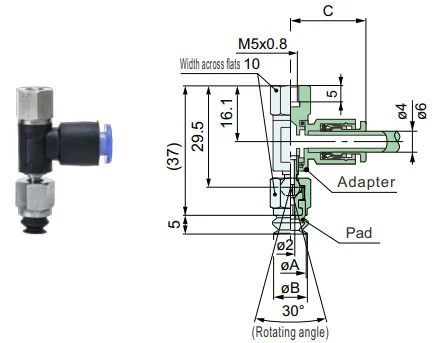

ZP2-TF
cliathánach
MU
| Múnla | øA | øB | C | Cuibheoir | ||||||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2- RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Múnla le haghaidh tagartha: ZP2-RFB08MUN-04-B5 Adapter le haghaidh tagartha:ZP2-RF1-04-B5

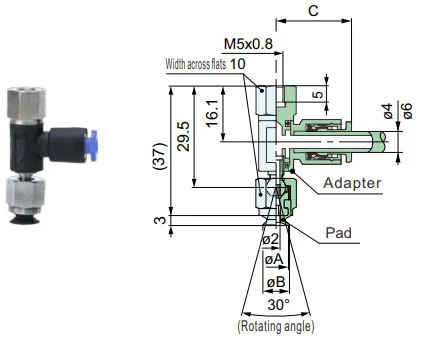

ZP2-TF
cliathánach
MB
| Múnla | øA | øB | C | Cuibheoir | ||||||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2- RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Múnla le haghaidh tagartha: ZP2-RFB08MBN-04-B5 Adapter le haghaidh tagartha:ZP2-RF1-04-B5

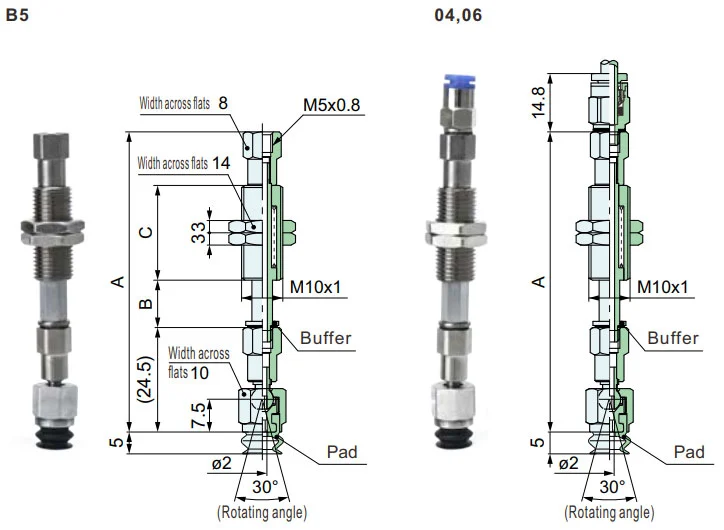

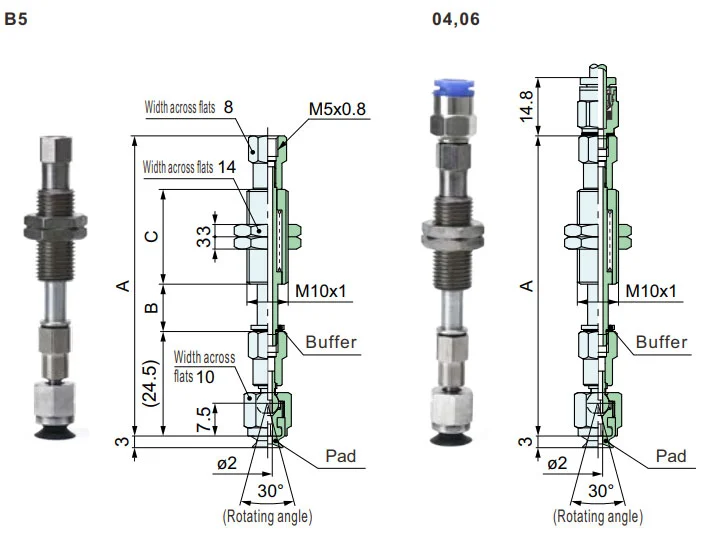

ZP2-TF
Ingearach
MU
| Múnla | A | B | C | Maolán | ||||||||||||
|
① Fholúis treo isteach |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Múnla le haghaidh tagartha: ZP2-TFB08MUSK10-B5-A10 Maolán le haghaidh tagartha:ZP2-TF1-K10-B5-A10
ZP2-TF
Ingearach
MB
| Múnla | A | B | C | Maolán | ||||||||||||
|
① Fholúis treo isteach |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Múnla le haghaidh tagartha: ZP2-TFB08MBSK10-B5-A10 Maolán le haghaidh tagartha:ZP2-TF1-K10-B5-A10

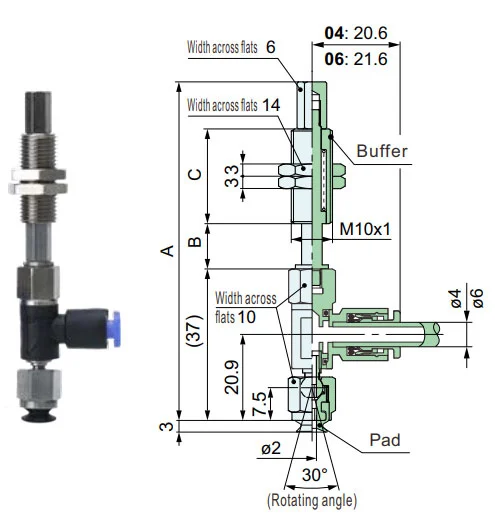

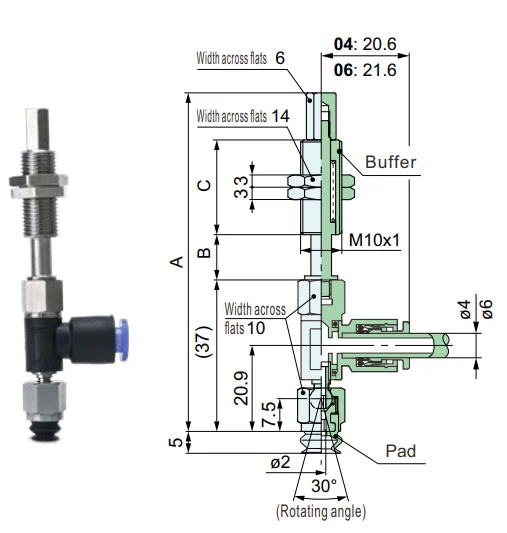

ZP2- RF
cliathánach
MU
| Múnla | A | B | C | Maolán | ||||||||||||
|
① Fholúis treo isteach |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2- RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Múnla le haghaidh tagartha: ZP2-RFB08MUSK10-06-A10 Maolán le haghaidh tagartha:ZP2-RF1-K10-06-A10
ZP2- RF
cliathánach
MB
| Múnla | A | B | C | Maolán | ||||||||||||
|
① Fholúis treo isteach |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
⑤ Maolán sonra. |
⑥ Maolán stróc |
⑦ Fholúis inlet |
⑧ Ceangal snáithe |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2- RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Múnla le haghaidh tagartha: ZP2-RFB08MBSK10-06-A10 Maolán le haghaidh tagartha:ZP2-RF1-K10-06-A10
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
Lámhleabhar Suiteáil
2010 Íoslódáil PDF
Rabhadh + Rabhadh （Léigh Roimh Úsáid）
2010 Íoslódáil PDF
Hot Tags: Cupáin Chomh-shúchán Fholúis Liathróid ZP2-J, An tSín, Monaróir, Soláthraí, Monarcha
Seol Fiosrúchán
Eolas teagmhála
-
Seoladh
Xiaruan Sráidbhaile Baishi Baile Yueqing Cathrach Zhejiang Cúige tSín
-
Teil
-
R-phost
Le haghaidh fiosrúcháin faoi chupáin shúchán i bhfolús, gineadóirí bhfolús, gabhálais comhpháirteanna aeroibrithe nó liosta praghsanna, fág do r-phost chugainn agus beimid i dteagmháil linn laistigh de 24 uair an chloig.
