Is croí-réiteach é súchán folúis le haghaidh "greim sholúbtha" in uathoibriú tionsclaíoch le ceithre bhuntáiste: greim neamh-dochar, inoiriúnaitheacht do phíosaí oibre ilábhar/neamhrialta, cosaint ghlan agus chomhshaoil, agus oibriú solúbtha. Is féidir é a oiriúnú do shaintréithe tionscail éagsúla na bpíosaí oibre (tanaí / tiubh, cruinneas / garbh, sláintíochta / caighdeánach).
Cupáin Shúchán Fholúis Dlúth ZP3
Coinníonn monarcha Commaelec fardal fairsing réidh le seoladh agus tairgeann sí roghanna ardchaighdeáin in ábhair rubair, sileacain agus speisialaithe - lena n-áirítear leaganacha frithstatacha. Tá raon trastomhais idir 1.5 mm agus 16 mm ag na Cups Súchán Dlúth Fholúis ZP3; déantar na mion-chomhpháirteanna seo a innealtóireacht go sonrach don tionscal leictreonaice.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge
Cupáin Shúchán Fholúis Dlúth ZP3
Sraith ZP3 Aonad Pad Fholúis Dlúth
Sraith ZP3-T Le Adaptor Pads Fholúis Dlúth
Sraith ZP3-T Le Padaí Fholúis Dlúth Maoláin
Sraith ZP3-Y Le Adaptor Pads Fholúis Dlúth
Sraith ZP3-Y Le Padaí Fholúis Dlúth Maoláin
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Tá na Cupáin Súchán Dlúth Fholúis ZP3 deartha go speisialta don tionscal leictreonaic, ag soláthar greim beacht, iontaofa do chomhpháirteanna beaga nó íogair. Le trastomhais ó 1.5mm go 16mm, comhtháthaíonn siad gan uaim isteach i gcórais táirgthe uathoibrithe agus róbait.
CCanna
Cad is Feidhmchláir Ghnáthúla ann?
Láimhseáil comhpháirteanna leictreonacha beaga agus cláir chiorcad.
Páirteanna miotail cruinneas agus cealla ceallraí litiam a iompar.
Comhtháthú i línte cóimeála róbatacha le haghaidh oibríochtaí pioc agus áit tapa, in-athdhéanta.
Cad é an Sraith ZP3P?
Leagan ardfheidhmíochta den ZP3 atá deartha le haghaidh uathoibriú ard-timthriall.
Tairiscintí méideanna iolracha, cruthanna, agus roghanna ábhar, ag freastal ar riachtanais éagsúla tionscail corraitheach....
Cad é an Difríocht idir ZP3 agus ZP3-T?
ZP3:Cupán folúis dhlúth caighdeánach le haghaidh láimhseáil beacht.
ZP3- T:Feabhsaithe do thimpeallachtaí ardteochta nó íogaire ceimiceacha, ag baint úsáide as ábhair speisialaithe.
Príomhghnéithe Dearaidh
Méid dhlúth le haghaidh spásanna suiteála daingean.
Treoracha solúbtha inlet bhfolús (ingearach agus cliathánach).
Adaptóirí roghnacha, lúibíní maolánacha, agus gabhálais uile-dhosmálta.
Deartha le haghaidh greamaitheacht cobhsaí agus caillteanas íosta bhfolús.
Cad iad na hÁbhair atá ar Fáil?
Rubar agus silicone ardchaighdeáin.
Leaganacha frithstatacha le haghaidh leictreonaic.
Gabhálais cruach dhosmálta d'iarratais ceallraí litiam.
Cén Cruth Pad ar Chóir Liom a Úsáid?
Maol:Le haghaidh dromchlaí mín, cothroma.
Bellows or Deep:Le haghaidh comhpháirteanna míchothrom, beagán dífhoirmithe, nó uigeachta.
Cruthanna saincheaptha:Is féidir na Cupáin Súchán Dlúth Fholúis ZP3 a shaincheapadh chun freastal ar riachtanais shonracha an phíosa oibre agus éilimh an chórais chomhtháthaithe uathoibrithe.

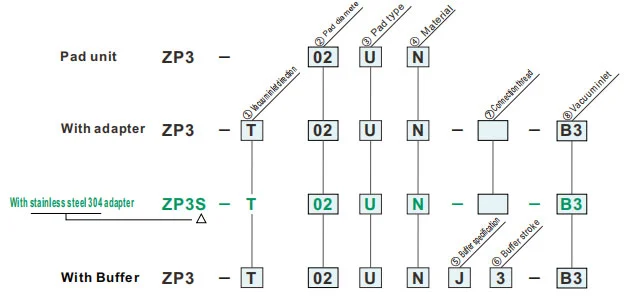

Conas a Ordú
| ① Treo inlet bhfolús | ⑦ Snáithe ceangail | ⑧ Inlet Fholúis | |||||
| T | Ingearach |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | cliathánach |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ② Trastomhas pad(mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③ Cineál pad | |
| U | Maol |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑤ Sonraíocht mhaoláin | |
| J | Rothlach |
| K | Neamh-rothlach |
| ⑥ stróc maolánach | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦ Snáithe ceangail | |
| A6 | M6x0.75 (snáithe fireann) |
| B3 | M3x0.5 (snáithe baineann) |
| ⑧ Inlet Fholúis | |
| A3 | M3x0.5(snáithe fireann) |
| A4 | M4x0.7(snáithe fireann) |
| B3 | M3x0.5 (snáithe baineann) |
| 04 | ø4(Feistiú aon-dteagmháil) |
| U2 | ø2(Feisteas barbóige) |
| U4 | ø4(Feisteas barbóige) |
Fórsa imoibríoch an earraigh
| Cineál ceap | Sonrúchán maolánach | stróc maolánach(mm) | Snáithe ceangail | Casmhóiminte géarú ±5% [N·m] |
Fórsa imoibríoch an earraigh[N] | |
| Ag 0 stróc | Ag stróc iomlán | |||||
| ø1.5~ø3.5 | J | 3,6 | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| Toisí Gléasta Cuibheora |
|
Trastomhas pillín: ø4 ~ø8
|
|
Trastomhas pillín: ø10 ~ø16
|
| ① Treo inlet bhfolús | ⑦ Snáithe ceangail | ⑧ Inlet Fholúis | ||
| T | Ingearach |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | cliathánach |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ② Trastomhas pad(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Cineál pad | |
| UM | Maol le groove |
| B | Beilg |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
|
⑤ Sonraíocht mhaoláin
⑥ stróc maolánach(mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Rothlach | ● | ● | ● | — | — |
| JB | Rothlach (Le Bushing) | — | — | — | ● | ● |
| K | Neamh-rothlach | ● | ● | ● | ● | ● |
| ⑦ Snáithe ceangail | |
| A10 | M10x1 (snáithe fireann) |
| A12 | M12x1 (snáithe fireann) |
| B5 | M5x0.8 (snáithe baineann) |
| ⑧ Inlet Fholúis | |
| A4 | M4x0.7 (snáithe fireann) |
| A5 | M5x0.8 (snáithe fireann) |
| H5 | M5x0.8 (snáithe fireann) |
| B4 | M4x0.7 (snáithe baineann) |
| B5 | M5x0.8 (snáithe baineann) |
| 04 | ø4 (Feistiú aon-dteagmháil) |
| 06 | ø6 (Feistiú aon-dteagmháil) |
| U2 | ø2 (Feisteas barbaí) |
| U4 | ø4 (Feisteas barbaí) |
| U6 | ø6 (Feisteas barbaí) |
Toisí(mm)
Is samhlacha saincheaptha é siombail glas.
U
Maol
| Múnla | øA | øB | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Múnla le haghaidh tagartha: ZP3-015UGN
Toisí Gléasta Cuibheora
UM
Maol le groove
| Múnla | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Múnla le haghaidh tagartha: ZP3-04UMGN
B
Beilg
| Múnla | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Múnla le haghaidh tagartha: ZP3-04UMGN
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
| Cineál ceap | Trastomhas ceap (mm) | Iarratas | Dromchlaí agus cruthanna tipiciúil workpiece | |||||||
| Maol | Tonnta | Oblique | Airde éagsúla | Dronnach | Olach | |||||
|
|
|
|
|
|
|||||
| Fógra P Dlúth | Maol (U) |
|
ø1.5~ø3.5 | Le haghaidh asaithe píosaí oibre le dromchla cothrom agus ní deformed | ⚪ | X | X | X | X | X |
| Maol le groove (UM) |
|
ø4~ø16 | Le haghaidh píosa oibre ar dócha go ndéanfaidh sé deformáil | ⚪ | X | X | X | X | △ | |
| Beilg(B) |
|
ø4~ø16 | Le haghaidh asaithe píosaí oibre le dromchla claonta | ⚪ | △ | ⚪ | X | △ | X | |
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
