Is croí-réiteach é súchán folúis le haghaidh "greim sholúbtha" in uathoibriú tionsclaíoch le ceithre bhuntáiste: greim neamh-dochar, inoiriúnaitheacht do phíosaí oibre ilábhar/neamhrialta, cosaint ghlan agus chomhshaoil, agus oibriú solúbtha. Is féidir é a oiriúnú do shaintréithe tionscail éagsúla na bpíosaí oibre (tanaí / tiubh, cruinneas / garbh, sláintíochta / caighdeánach).

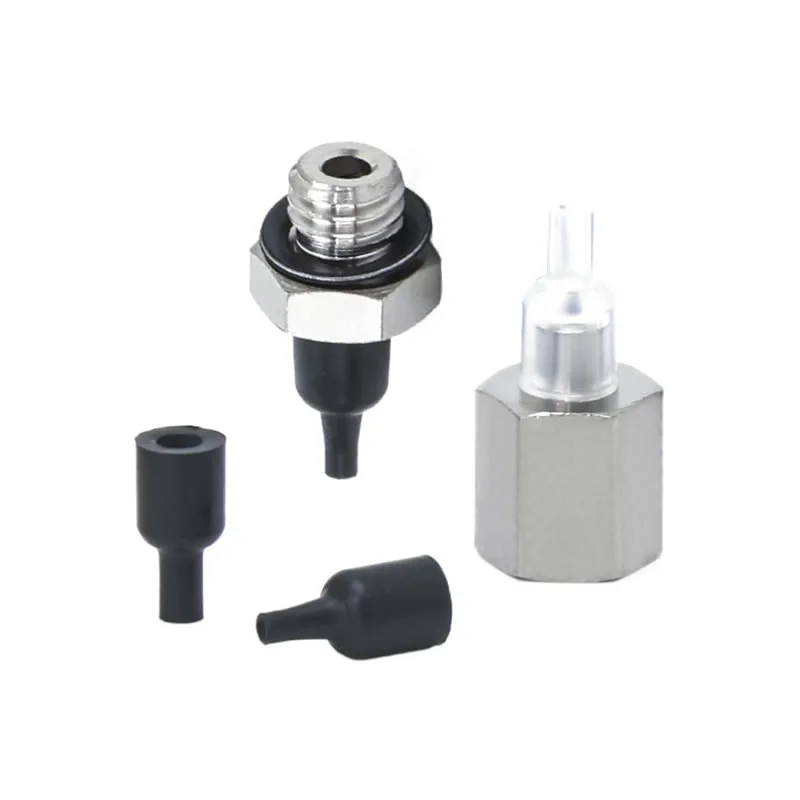

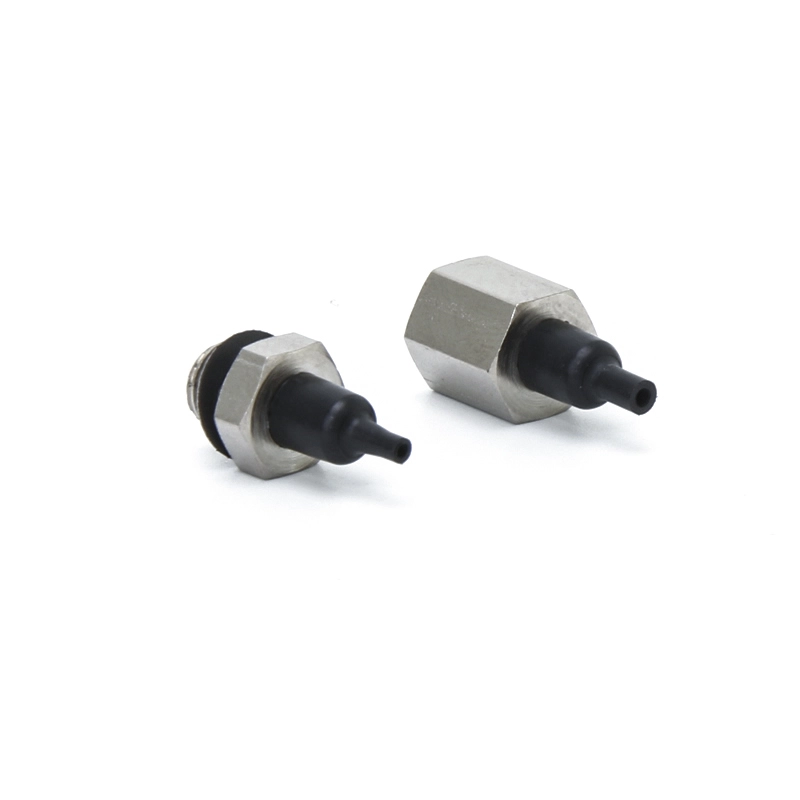

Cupáin Shúchán Fholúis Nozzle ZP2
Mar mhonaróir tosaigh sa tSín, cuireann ár monarcha Cupáin Shúchán Fholúis Nozzle Saincheaptha ZP2 ar fáil do phíosaí oibre ar scála milliméadar. Le trastomhais ultra-dlúth ø0.8mm-ø1.1mm agus soc comhtháite spás-shábháil, tá an réiteach soláthróir-díreach seo oiriúnach le haghaidh sliseanna agus micrea-lionsaí. Déanaimid páirteanna cruach frithstatacha agus uile-dhosmálta a stocáil don tionscal leictreonaic agus ceallraí litiam.
Cliceáil agus Tosaigh an Roghnú
》 Fill ar Fhaisnéis Táirge
Cupáin Shúchán Fholúis Nozzle ZP2
Aonad Pad Fholúis Nozzle Sraith ZP2

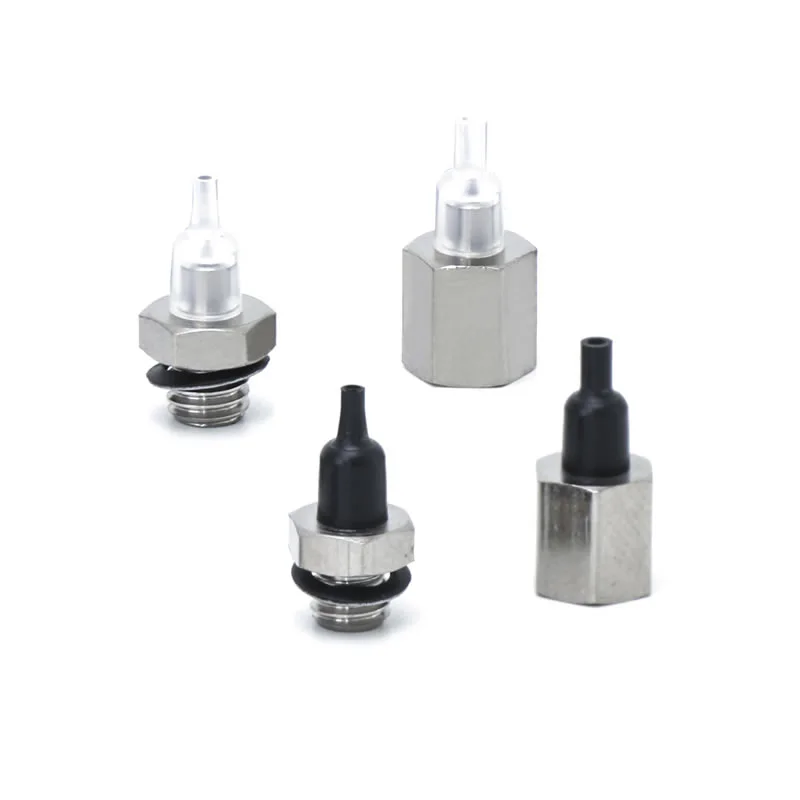

Sraith ZP2-T Le Adaptor Pad Fholúis Nozzle
Cur síos
Conas a Ordú
Sonraíochtaí / Ábhar
Feidhmchláir
Acmhainn
Mar chuid den chatagóir ceap súchán ultra-miniature, tá trastomhais chaighdeánacha ø8mm agus ø1.1mm ag na Cupáin Shúchán Fholúis Nozzle ZP2 seo, rud a léiríonn ceann de na samhlacha is lú sa tsraith ZP2. Tá siad ag luí le workpieces ultra-bheag a thomhas toisí scála milliméadar. Comhtháthaíonn an dearadh nozzle dlúth comhéadan gearr nozzle go díreach isteach sa chomhlacht eochaircheap, rud a chuireann deireadh leis an ngá atá le hoiriúnóirí breise agus ag laghdú go mór spás suiteála. Úsáideann an foirceann súchán dearadh liopaí séalaithe imeall caol a chinntíonn teagmháil dhian le dromchlaí an mhicreashonraí, rud a chinntíonn an fholús séalaithe is fearr is féidir.
Áirítear le hiarratais tipiciúla
Tionól 1.chip, micrea-fhriotóirí / toilleoirí, agus láimhseáil comhpháirteanna micrea-sádráilte PCB i ndéantúsaíocht leictreonach.
2.Semiconductor tionscal:láimhseáil saor ó dheannach ar chomhpháirteanna beachta amhail sliseog leathsheoltóra agus micrea-bhraiteoirí.
Crua-earraí 3.Precision:beathú uathoibrithe comhpháirteanna ultra-dhlúth lena n-áirítear micrea-scriúnna, lanna earraigh miotail, agus imthacaí beaga.
4. Feistí optúla:greim beacht agus suíomh na gcomhpháirteanna optúla amhail mionlionsaí agus nascóirí snáthoptaice.
CCanna
Cén úsáid a bhaintear as pillíní nozzle SMC ZP2?
Úsáidtear Cupáin Shúchán Fholúis Nozzle ZP2 go coitianta i gcórais ejector bhfolús le haghaidh oibríochtaí tapa phiocadh-agus-áit.
Comhtháite le soic chun bhfolús a ghiniúint go díreach ag an gcupán
Oiriúnach le haghaidh uathoibrithe ardluais agus láimhseáil robotic
Úsáidtear go forleathan le haghaidh páirteanna beaga, ábhair phacáistithe, agus comhpháirteanna éadroma
Soláthraíonn Commaelec cupáin ar cháilíocht chobhsaí atá comhoiriúnach le dearaí córais den chineál céanna, ag cinntiú feidhmíocht iontaofa i dtáirgeadh leanúnach.
Conas an dearadh cupán súchán ceart a roghnú?
Ba cheart go mbeadh an roghnú bunaithe ar dhálaí oibre iarbhír:
Dromchla workpiece: réidh → cineál cothrom; míchothrom → cineál bellows
Meáchan & méid: tá trastomhais níos mó ag teastáil ó chodanna níos troime
Comhshaol: teocht ard nó ceimiceáin → roghnaigh silicone nó FKM
Luas rothaíochta: baineann línte ardluais leas as dearaí éadroma sofhreagracha
Tacaíonn Commaelec le réitigh shaincheaptha, ag cuidiú le hábhair, méideanna agus struchtúir a mheaitseáil le feidhmeanna sonracha.
Cad iad na príomhchineálacha eochaircheap sa tsraith ZP2?
Cineál comhréidh: an t-achar teagmhála uasta le haghaidh dromchlaí mín
Maol le easnacha: séalaithe níos fearr ar dhromchlaí beagán garbh

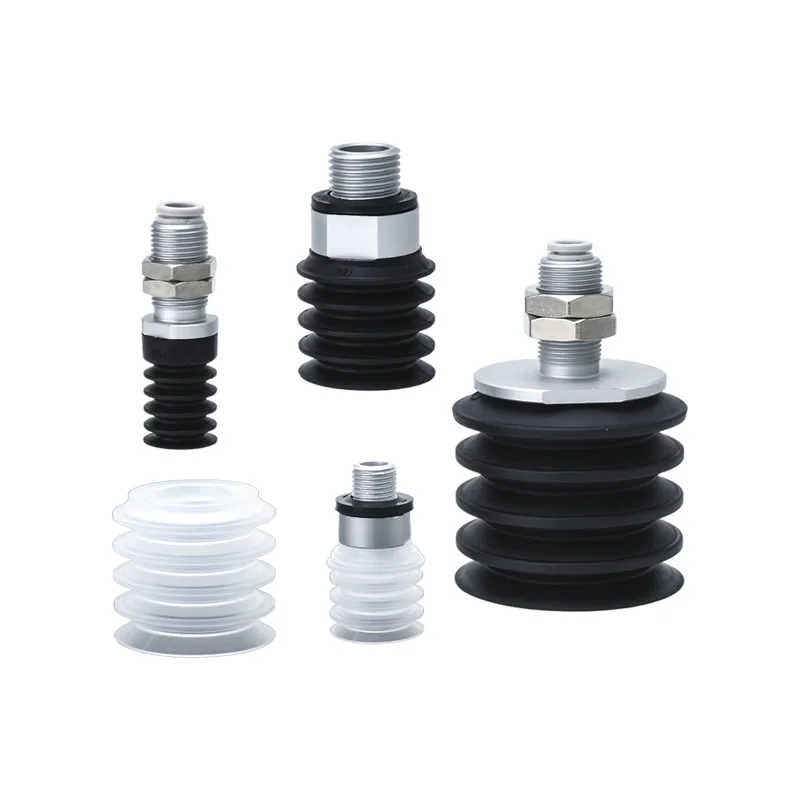

Cineál bellows: in oiriúint do dhromchlaí míchothrom agus soláthraíonn cushioning

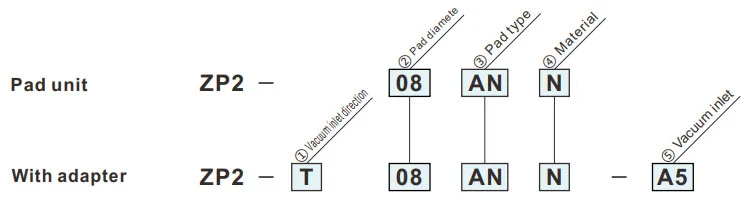

Conas a Ordú
- Le haghaidh asaithe comhpháirteanna beaga (cosúil le sliseanna IC)
| ① Treo inlet bhfolús | |
| T | Ingearach |
| ② Trastomhas ceap (mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③ Cineál pad | |
| AN | Nozzle |
| ④ Ábhar | |
| N | NBR |
| S | Rubar silicone |
| U | rubair Úireatán |
| F | FKM |
| GN | NBR seoltach |
| GS | Rubar silicone seoltaí |
Is samhlacha saincheaptha é siombail glas.
| ⑤ Inlet folúis | ||
| A4 | Snáithe baineann | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | Snáithe fireann | M4 x0.7 |
| B5 | M5 x0.8 | |
Toisí(mm)
Is samhlacha saincheaptha é siombail glas.
AN
Ceap nozzle
| Múnla | øC | øD | |||
|
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Múnla le haghaidh tagartha: ZP2-11ANN
Toisí Gléasta Cuibheora
ZP2-T
Ingearach
A4, A5
| Múnla | A | B | øC | øD | E | Cuibheoir | |||||
|
① Fholúis treo inlet |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Fholúis inlet |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Múnla le haghaidh tagartha: ZP2-T11ANN-A5
ZP2-T
Ingearach
A4, A5
| Múnla | A | B | øC | øD | E | Cuibheoir | |||||
|
① Fholúis inlet treo |
② Pad dia. |
③ Pad cineál |
④ Pad Ábhar |
⑤ Fholúis inlet |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Múnla le haghaidh tagartha: ZP2-T11ANGN-B5
Ábhar Pad agus Saintréithe
⚪:Tionchar beag nó gan tionchar ar bith △:Is féidir é a úsáid ag brath ar choinníollacha X: Neamhoiriúnach
|
Ábhar
Tréithe
|
Siombail | Durometer HS (±5°) |
Dath de rubair |
Oibriúcháin teocht raon (°C) |
Ola friotaíocht gásailín |
Ola friotaíocht beinsól |
Bonn friotaíocht |
Aigéad friotaíocht |
Weatherability | Ózóin friotaíocht |
Scríobadh friotaíocht |
Uiscedhíonach | Tuaslagóir friotaíocht (Beinséin, tolúéin) |
Iarratas |
| NBR | N | 50 | Dubh | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Aistriú oibre ginearálta, Bord roctha, pláta veiníre, pláta iarainn agus daoine eile |
| Rubar silicone | S | 45 ~ 50 | Bán | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir, Deireadh a chur le dísoilsiú, Obair thana, Próiseálaí bia |
| rubair Úireatán | U | 50 ~ 60 | Donn | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bord roctha, pláta iarainn, pláta veiníre |
| FKM | F | 60 | Dubh | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Obair cheimiceach |
| NBR seoltach | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obair ghinearálta leathsheoltóra (friotaíocht statach leictreachais) | |
| rubbe silicone seoltaí | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Leathsheoltóir (leictreachas statach) |
Ní chlúdaíonn an tábla thuas ach tréithe ginearálta na n-ábhar rubair ábhair. Tá siombail gorm samhlacha saincheaptha.
Imlíne iarratais ar chomhpháirteanna aeroibrithe (cupán súchán folúis) i réimsí tionsclaíocha éagsúla
I. Láidreachtaí lárnacha
II. Baint tionscail as feidhmchláir
A. Tionscal leighis agus leighis
A.1: Bunriachtanais:Glan agus saor ó thruailliú (comhlíontach FDA/GMP), milis agus neamhdhíobhálach, agus cosc ar thras-éilliú
A.2 Príomhchásanna:
1. Pacáistiú cógaisíochta: buidéal drugaí / pláta cógaisíochta / piocadh mála insileadh (cupán súchán silicone grád bia, gan aon shedding cáithníní)
2. Cóimeáil feiste leighis: uirlisí máinliachta/caitidéar leighis/píosaí láimhseála próistéise (brú diúltach inchoigeartaithe, cosaint dífhoirmithe)
3. Saotharlann bhitheolaíoch: mias petri / feadán lártheifneoir / aistriú cárta imoibrí (resistant ceimiceach, steiriúil comhoiriúnach)
B. Leictreonaic agus tionscal leathsheoltóra
B.1 Bunriachtanais:frithstatach (10⁶-10¹¹Ω), suíomh beachtas (earráid ≤0.01mm), friotaíocht scratch
B.2 Príomhchásanna:
1. Sliseanna/Leathsheoltóir: láimhseáil sliseog, pacáistiú sliseanna (cupán súchán silicone scagach ceirmeach/frithstatach, brú diúltach aonfhoirmeach chun réabadh a chosc)
2. PCB / Comhpháirteanna: PCB solúbtha, micrea-chomhpháirteanna (friotóirí 0402) suite ar an dromchla (cupáin tanaí silicone / glóthacha / micreashúchán chun roic / cuimilt a chosc)
3. Taispeáint: Painéal LCD/OLED, grab gloine tadhaill (ábhar ard trédhearcach, gan stains agus scratches)
C. Gluaisteán agus tionscal páirteanna uathoibríoch
C.1 Bunriachtanais:súchán mór (diosca súchán aonair ≥500N), oiriúnú ilsonraíochta (miotal / plaisteach / gloine), neamh-duillín
C.2 Príomhchásanna:
4. Déantúsaíocht comhlacht: pláta cruach / táthú láimhseála fráma dorais (eagar cupáin rubair / ilshúchán trastomhas mór, uigeacht frith-duillín)
5. Gloine / Taobh istigh: Suiteáil gaothscáth, aistriú dromchla suíochán leathair (cupáin shúchán silicone / spúinse resistant teocht, cosaint dífhoirmithe)
6. Páirteanna: comhlacht sorcóir inneall / grab tithíochta giarbhosca (folús + glas meicniúil, frith-titim)
D. Tionscal bia agus pacáistithe
D.1 Bunriachtanais:Ábhar grád bia (deimhnithe FDA), éasca le glanadh, resistant crush
D.2 Príomhchásanna:
1. Láimhseáil bia: earraí bácáilte / feoil úr / sórtáil torthaí (cupán súchán spúinse íseal súchán, gan bholadh agus éasca le nigh)
2. Uathoibriú pacáistithe: oscailt mála pacáistithe, múnlú cartán steiriúil (díchur statach / súchán ilphointí, oiriúnach do phacáistiú tanaí / crua)
E. Tionscal lóistíochta agus trádstórála
E.1 Bunriachtanais:oiriúnú éifeachtach (sonraíochtaí iomadúla na n-earraí), brú cobhsaí, frith-titim
E.2 Príomhchásanna:
1. Láimhseáil cartán: sórtáil cartán ríomhthráchtála (eagar súchán inchoigeartaithe, brú bhfolús)
2. Pláta / rolla: Clár adhmaid / rolla scannán plaisteach a aistriú (stiallach fada / cupán súchán bliantúil, asaithe aonfhoirmeach chun fritháireamh a chosc)
F. Fuinneamh nua agus tionscail speisialta
F.1 Fuinneamh nua (ceallraí litiam/pv):
1. Pláta ceallraí litiam (cupán súchán scagach frith-statach, frith-deannaigh), gloine fótavoltach (cupán súchán mór silicone súchán, gan aon scratch)
F.2 Priontáil agus páipéar
1. Gabháil páipéir / ábhar clóite (ábhar páipéir ionsúiteach, brú beag diúltach chun cuimilt agus éilliú dúch a chosc)
III. Achoimre ar an loighic lárnach oiriúnaithe
| Saintréithe workpiece | Clár oiriúnú pípéad | Cásanna tionscail comhfhreagracha |
| Tanaí / Leochaileach / Beachtas | Ábhar silicone/ceirmeach, micreabhrú diúltach, micrea-súchán nozzle | Leathsheoltóirí leictreonacha, cógaisíocht |
| Míreanna trom / Méid mór | Ábhar rubair, cupán súchán trastomhas mór, eagar cupáin ilshúchán | Gluaisteáin, painéil lóistíochta |
| Sláinte/Cosc ar thruailliú | Silicone grád bia/leighis, struchtúr éasca le glanadh | Leigheas, bia |
| Dromchlaí bog / neamhrialta | Ábhar spúinse, cupán súchán deformable | Taobh istigh gluaisteán, bia |
| Riachtanais fhrithstatach | Silicone fhrithstatach, cúnamh gaoithe ian | leathsheoltóir leictreonach |
